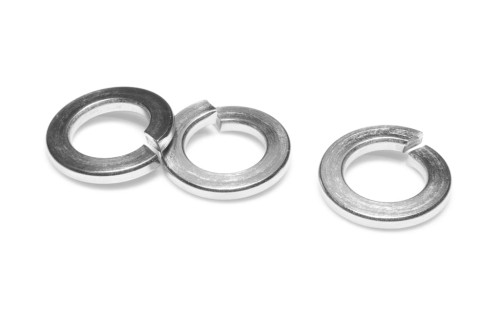

Podkładka sprężynowa DIN 127 A2 M5 (5,0 mm) nierdzewna

Podkładka sprężynowa nierdzewna DIN 127 (AISI 304) A2 5 mm do śruby M5

Podkładka sprężynowa DIN127 A2 o rozmiarze 5 mm to element zabezpieczający stosowany w połączeniach śrubowych narażonych na drgania i zmienne obciążenia. Dzięki charakterystycznej, rozciętej konstrukcji sprężystej podkładka zwiększa siłę tarcia w połączeniu oraz utrzymuje stały docisk śruby lub nakrętki, ograniczając ryzyko samoczynnego luzowania się gwintu.

Produkt wykonany jest ze stali nierdzewnej A2 (AISI 304), która zapewnia wysoką odporność na korozję oraz trwałość w środowisku wilgotnym. Podkładki sprężyste tego typu są powszechnie stosowane w elektronice, automatyce, urządzeniach precyzyjnych oraz lekkich konstrukcjach mechanicznych.

Model przeznaczony jest do śrub metrycznych M5, a jego średnica wewnętrzna wynosi 5,1 mm.

Jak działa podkładka sprężysta DIN127

Podkładki sprężyste działają poprzez wytworzenie dodatkowej siły nacisku pomiędzy elementami połączenia śrubowego. Podczas dokręcania śruby rozcięta część podkładki lekko się odkształca, tworząc sprężysty docisk pomiędzy łbem śruby lub nakrętką a powierzchnią montażową.

Takie rozwiązanie zwiększa stabilność połączenia oraz ogranicza ryzyko jego poluzowania w wyniku drgań, mikroprzemieszczeń lub zmian obciążenia.

Parametry techniczne

• Typ elementu: podkładka sprężynowa (sprężysta)
• Norma: DIN 127 / PN 82008
• Rozmiar nominalny: M5
• Średnica wewnętrzna (d1): 5,1 mm
• Średnica zewnętrzna (d2): 9,2 mm
• Grubość materiału (s): 1,2 mm
• Wysokość po rozcięciu (h typeB): ok. 2,4 mm
• Materiał: stal nierdzewna A2
• Gatunek stali: AISI 304

Zastosowanie podkładek sprężystych

Podkładki sprężyste DIN 127 / PN 82008 stosowane są w połączeniach śrubowych wymagających dodatkowego zabezpieczenia przed odkręcaniem. Szczególnie dobrze sprawdzają się w konstrukcjach mechanicznych narażonych na drgania lub zmienne obciążenia.

Najczęściej wykorzystywane są w elektronice, automatyce przemysłowej, modelarstwie technicznym, montażu maszyn i lekkich konstrukcjach, w których występują wibracje lub dynamiczne zmiany obciążenia. Dzięki wykonaniu ze stali nierdzewnej A2 mogą być stosowane zarówno wewnątrz budynków, jak i w środowiskach o podwyższonej wilgotności.

Dostępne rozmiary podkładek sprężynowych DIN 127 / PN 82008

Podkładki sprężynowe DIN 127 / PN 82008 produkowane są w szerokim zakresie rozmiarów dopasowanych do standardowych śrub metrycznych. Dzięki temu można je stosować zarówno w połączeniach precyzyjnych, jak i w większych konstrukcjach mechanicznych wymagających zabezpieczenia przed luzowaniem.

Najczęściej spotykane rozmiary podkładek sprężynowych DIN 127 to: 2 (M2), 2,5 (M2,5), 3 (M3), 4 (M4), 5 (M5), 6 (M6), 8 (M8), 10 (M10), 12 (M12), 14 (M14), 16 (M16), 18 (M18), 20 (M20).

Podkładki do śrub M5 – inne typy

W zależności od konstrukcji połączenia stosuje się również inne typy podkładek przeznaczonych do śrub M5:

• Podkładka płaska DIN125 nierdzewna A2 5,3
• Podkładka powiększona DIN9021 nierdzewna A2 5,3
• Podkładka ząbkowana zewnętrzna DIN6798A nierdzewna A2 5,3

Tabela wymiarów podkładek sprężynowych DIN127

Najczęstsze pytania (FAQ)

• Do czego służy podkładka sprężynowa DIN127 5? - Podkładka sprężynowa DIN127 A2 5 zabezpiecza połączenia śrubowe przed luzowaniem w wyniku drgań lub zmiennych obciążeń.
• Czy podkładka DIN127 5 pasuje do śruby M5? - Tak, średnica wewnętrzna 5,1 mm jest standardowym dopasowaniem do śruby metrycznej M5, zapewniając prawidłowy docisk połączenia.
• Jakie są zalety podkładek sprężystych DIN127 A2? - Zwiększają stabilność połączeń, ograniczają luzowanie się gwintu, rozkładają siłę docisku i chronią powierzchnię materiału. Stal nierdzewna A2 zapewnia odporność na korozję i możliwość stosowania w warunkach wilgotnych lub zewnętrznych.
• Czym różni się DIN127 od DIN125? - DIN 125 to podkładka płaska, która rozkłada siłę docisku, ale nie zabezpiecza przed luzowaniem. DIN127 dodatkowo utrzymuje stały docisk w połączeniu.
• Czy podkładka DIN127 A2 nadaje się do zastosowań zewnętrznych? - Tak, stal nierdzewna A2 (AISI 304) gwarantuje odporność na korozję i warunki atmosferyczne.
