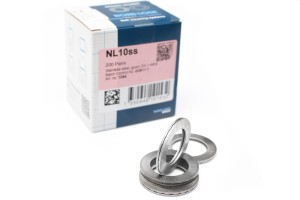

Podkładki samoklinujące Nord-Lock A4 to zaawansowane elementy zabezpieczające połączenia śrubowe, przeznaczone do pracy w najbardziej wymagających warunkach. Dzięki technologii klinowej skutecznie zapobiegają samoczynnemu luzowaniu połączeń, nawet przy intensywnych drganiach i obciążeniach dynamicznych. Wykonane ze stali nierdzewnej A4 (AISI 316), zapewniają najwyższą odporność na korozję, w tym w środowiskach morskich i chemicznych. Najczęściej stosowane ze śrubami DIN 933 oraz nakrętkami DIN 934 w przemyśle, energetyce, motoryzacji i konstrukcjach stalowych.

Podkładki samoklinujące Nord-Lock A4 – zastosowanie i charakterystyka

Podkładki Nord-Lock A4 to system dwóch współpracujących podkładek, które wykorzystują efekt klinowania zamiast tarcia. Dzięki temu połączenie śrubowe pozostaje stabilne nawet w warunkach ekstremalnych drgań i obciążeń.

W przeciwieństwie do standardowych rozwiązań, takich jak DIN 127 czy DIN 6798-A, podkładki Nord-Lock zapewniają najwyższy poziom zabezpieczenia.

Najczęściej stosowane są ze śrubami DIN 933 oraz nakrętkami DIN 934.

Technologia Nord-Lock – na czym polega działanie

Podkładki samoklinujące działają na zasadzie kąta klinowego większego niż kąt gwintu śruby, co powoduje blokowanie połączenia przy próbie luzowania.

• blokują połączenie poprzez efekt klinowania
• nie opierają się wyłącznie na tarciu
• zapobiegają luzowaniu przy drganiach
• zapewniają najwyższy poziom bezpieczeństwa
• idealne do zastosowań krytycznych

Stal nierdzewna A4 – maksymalna odporność

Podkładki Nord-Lock A4 wykonane są ze stali nierdzewnej AISI 316, odpornej na:

• korozję w środowisku morskim
• działanie chemikaliów
• wilgoć i warunki atmosferyczne

Dzięki temu są przeznaczone do najbardziej wymagających aplikacji przemysłowych.

Dostępne rozmiary – szybki wybór produktu

Podkładki Nord-Lock A4 dostępne są w popularnych rozmiarach:

6,5 mm (M6), 8,7 mm (M8), 10,7 mm (M10), 17 mm (M16), 21,4 mm (M20), 25,3 mm (M24)

Dobór odpowiedniego rozmiaru powinien być zgodny ze średnicą śruby.

Specyfikacja techniczna – Nord-Lock A4

• Typ: podkładka samoklinująca (klinowa, para)
• Materiał: stal nierdzewna A4 (AISI 316)
• Zakres gwintów: M6 – M24
• Temperatura pracy: od -50°C do +300°C
• Funkcja: zabezpieczenie przed luzowaniem

Tabela dopasowania – Nord-Lock A4

T oznacza całkowitą grubość zestawu dwóch podkładek Nord-Lock przed montażem. Wartość ta jest istotna przy doborze długości śruby oraz projektowaniu połączenia.

T – całkowita grubość zestawu przed montażem. t min / t max – zakres roboczy po sprasowaniu.

Kiedy stosować podkładki Nord-Lock?

• połączenia narażone na drgania
• maszyny i urządzenia przemysłowe
• konstrukcje stalowe i infrastruktura
• motoryzacja i transport
• instalacje offshore i morskie

Najczęstsze pytania

Czym różnią się Nord-Lock od DIN 127?
Nord-Lock działa na zasadzie klinowania, a DIN 127 wykorzystuje sprężystość – Nord-Lock jest skuteczniejszy.

Czy podkładki Nord-Lock działają przy dużych drganiach?
Tak – są zaprojektowane do takich warunków.

Czy można je stosować wielokrotnie?
Tak – pod warunkiem braku uszkodzeń.

Czy Nord-Lock nadają się do zastosowań zewnętrznych?
Tak – stal A4 zapewnia najwyższą odporność na korozję.
