Podkładki ząbkowane zewnętrzne DIN 6798-A A2 nierdzewne to specjalistyczne elementy złączne przeznaczone do zabezpieczania połączeń śrubowych przed samoczynnym luzowaniem. Dzięki zewnętrznym ząbkom zwiększają siłę tarcia oraz wgryzają się w powierzchnię materiału, zapewniając stabilność nawet w warunkach drgań. Wykonane ze stali nierdzewnej A2 (AISI 304), gwarantują wysoką odporność na korozję oraz trwałość w standardowych warunkach atmosferycznych. Najczęściej stosowane ze śrubami DIN 933 oraz nakrętkami DIN 934 w instalacjach technicznych, elektrycznych i konstrukcjach metalowych.
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M3 (3,2 mm) nierdzewna
0,05 zł
Cena netto: 0,04 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M4 (4,3 mm) nierdzewna
0,06 zł
Cena netto: 0,05 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M5 (5,3 mm) nierdzewna
0,07 zł
Cena netto: 0,06 zł

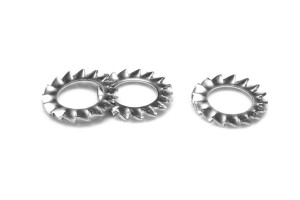

Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M6 (6,4 mm) nierdzewna
0,10 zł
Cena netto: 0,08 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M8 (8,4 mm) nierdzewna
0,18 zł
Cena netto: 0,15 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M10 (10,5 mm) nierdzewna
0,19 zł
Cena netto: 0,15 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M12 (13,0 mm) nierdzewna
0,20 zł
Cena netto: 0,16 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M14 (15,0 mm) nierdzewna
0,22 zł
Cena netto: 0,18 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M16 (17,0 mm) nierdzewna
0,54 zł
Cena netto: 0,44 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M18 (19,0 mm) nierdzewna
0,55 zł
Cena netto: 0,45 zł
Podkładka ząbkowana zewnętrzna DIN 6798 A A2 M20 (21,0 mm) nierdzewna
0,67 zł
Cena netto: 0,54 zł
Podkładki ząbkowane zewnętrzne DIN 6798-A A2 nierdzewne – zastosowanie i charakterystyka
Podkładki DIN 6798-A A2 to elementy zabezpieczające połączenia śrubowe poprzez zwiększenie tarcia dzięki zewnętrznym ząbkom. Zęby podkładki wgryzają się w powierzchnię materiału, co skutecznie ogranicza ryzyko luzowania połączenia.
Rozwiązanie to stosowane jest wszędzie tam, gdzie standardowe podkładki DIN 125 lub sprężynowe DIN 127 mogą okazać się niewystarczające.
Najczęściej stosowane są ze śrubami DIN 933 oraz nakrętkami DIN 934.
DIN 6798-A – czym wyróżniają się podkładki ząbkowane
Podkładki DIN 6798-A posiadają zewnętrzne ząbki zwiększające przyczepność do powierzchni materiału.
- zwiększają siłę tarcia w połączeniu
- zabezpieczają przed samoczynnym luzowaniem
- przebijają powłoki lakiernicze i tlenki
- zapewniają kontakt metal-metal
- idealne do instalacji elektrycznych
Stal nierdzewna A2 – odporność na korozję
Podkładki DIN 6798-A A2 wykonane są ze stali nierdzewnej AISI 304, która zapewnia odporność na korozję w standardowych warunkach atmosferycznych.
Materiał A2 jest uniwersalnym wyborem do zastosowań wewnętrznych i zewnętrznych.
Dostępne rozmiary – szybki wybór produktu
Podkładki DIN 6798-A A2 dostępne są w szerokim zakresie średnic:
3,2 mm (M3), 4,3 mm (M4), 5,3 mm (M5), 6,4 mm (M6), 8,4 mm (M8), 10,5 mm (M10), 13 mm (M12), 15 mm (M14), 17 mm (M16), 19 mm (M18), 21 mm (M20)
Dobór odpowiedniego rozmiaru powinien być zgodny ze średnicą śruby.
Specyfikacja techniczna – zakresy
- Typ: podkładka ząbkowana zewnętrzna
- Norma: DIN 6798-A
- Materiał: stal nierdzewna A2 (AISI 304)
- Zakres gwintów: M3 – M20
- Średnica wewnętrzna (d1): od 3,2 mm do 21 mm
- Średnica zewnętrzna (d2): od 6 mm do 33 mm
- Grubość (s): od 0,4 mm do 1,5 mm
Zastosowanie
Podkładki ząbkowane DIN 6798-A A2 stosowane są w instalacjach elektrycznych, konstrukcjach stalowych, motoryzacji oraz wszędzie tam, gdzie wymagane jest zabezpieczenie połączenia oraz zapewnienie przewodzenia elektrycznego.
Tabela wymiarów – DIN 6798-A
| Rozmiar | d1 | d2 | Grubość (s) |
| M3 | 3,2 mm | 6,0 mm | 0,4 mm |
| M4 | 4,3 mm | 8 mm | 0,5 mm |
| M5 | 5,3 mm | 9 mm | 0,6 mm |
| M6 | 6,4 mm | 11 mm | 0,7 mm |
| M8 | 8,4 mm | 15 mm | 0,8 mm |
| M10 | 10,5 mm | 18 mm | 1,0 mm |
| M12 | 13 mm | 20 mm | 1,2 mm |
| M14 | 15 mm | 24 mm | 1,2 mm |
| M16 | 17 mm | 26 mm | 1,5 mm |
| M18 | 19 mm | 30 mm | 1,5 mm |
| M20 | 21 mm | 33 mm | 1,5 mm |
Najczęstsze pytania
Czym różni się DIN 6798-A od DIN 127?
DIN 6798-A posiada ząbki zwiększające tarcie i przewodzenie, natomiast DIN 127 działa sprężyście.
Kiedy stosować podkładki ząbkowane?
Gdy wymagane jest mocne zabezpieczenie połączenia oraz kontakt elektryczny.
Czy podkładki DIN 6798-A nadają się do instalacji elektrycznych?
Tak – zapewniają bardzo dobry kontakt metal-metal.
Czy podkładki DIN 6798-A są odporne na korozję?
Tak – stal nierdzewna A2 zapewnia wysoką odporność na warunki atmosferyczne.
