Nakrętki kołpakowe niskie DIN 917 A2 to kompaktowe nakrętki sześciokątne z zamkniętą kopułką, przeznaczone do zabezpieczania końców gwintów w miejscach o ograniczonej przestrzeni montażowej. Dzięki obniżonej konstrukcji zapewniają estetyczne wykończenie połączenia oraz eliminują wystający gwint. Wykonane ze stali nierdzewnej A2 (AISI 304), gwarantują odporność na korozję oraz trwałość w zastosowaniach wewnętrznych i zewnętrznych. Najczęściej stosowane ze śrubami DIN 933 oraz DIN 931.
Nakrętka kołpakowa niska DIN 917 A2 M3 nierdzewna
0,49 zł
Cena netto: 0,40 zł

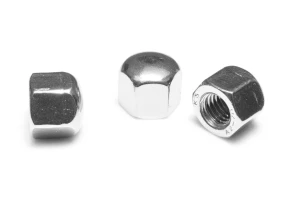

Nakrętka kołpakowa niska DIN 917 A2 M4 nierdzewna
0,50 zł
Cena netto: 0,41 zł
Nakrętka kołpakowa niska DIN 917 A2 M5 nierdzewna
0,51 zł
Cena netto: 0,41 zł
Nakrętka kołpakowa niska DIN 917 A2 M6 nierdzewna
0,52 zł
Cena netto: 0,42 zł
Nakrętka kołpakowa niska DIN 917 A2 M8 nierdzewna
0,73 zł
Cena netto: 0,59 zł
Nakrętka kołpakowa niska DIN 917 A2 M10 nierdzewna
1,50 zł
Cena netto: 1,22 zł
Nakrętki kołpakowe niskie DIN 917 A2 – kompaktowe zabezpieczenie gwintu
Nakrętki DIN 917 A2 to elementy złączne stosowane w połączeniach śrubowych, w których istotne jest zabezpieczenie końcówki gwintu oraz estetyczne wykończenie przy ograniczonej przestrzeni montażowej. Niska konstrukcja sprawia, że są bardziej kompaktowe niż standardowe nakrętki kołpakowe DIN 1587.
Budowa i zalety
Nakrętki posiadają sześciokątny korpus oraz zamkniętą kopułkę o zmniejszonej wysokości. Rozwiązanie to eliminuje wystający gwint, zwiększa bezpieczeństwo użytkowania oraz poprawia estetykę połączenia, szczególnie w widocznych elementach konstrukcji.
Materiał – stal nierdzewna A2
Stal A2 (AISI 304) zapewnia odporność na korozję oraz trwałość w warunkach atmosferycznych. Nakrętki mogą być stosowane zarówno wewnątrz pomieszczeń, jak i na zewnątrz.
Parametry techniczne – DIN 917 A2
- Typ elementu: nakrętka kołpakowa niska
- Norma: DIN 917
- Gwint: metryczny zwykły
- Zakres rozmiarów: M3 – M20
- Materiał: stal nierdzewna A2
- Odpowiednik materiałowy: AISI 304
- Budowa: zamknięta (niska kopułka)
Kompatybilność elementów złącznych
Najczęściej wybierane rozmiary
Wymiary nakrętek kołpakowych niskich DIN 917
Poniżej tabela wymiarów:
|
Średnica |
Xmax. / g2 max. |
h |
r |
SISO/DIN |
tmin. |
wmin. |
| M4 | 1.05 | 5.5 | 8 | 7 | 4.16 | 1 |
| M5 | 1.2 | 7 | 10 | 8 | 4.96 | 1 |
| M6 | 1.5 | 9 | 12 | 10 | 6.71 | 1.5 |
| M8 | 1.87 | 12 | 15 | 13 | 9.21 | 2 |
| M10 | 2.25 | 14 | 20 | 16/17 | 10.65 | 2 |
| M12 | 6.4 | 16 | 25 | 18/19 | 13.15 | 2 |
| M14 | 7.3 | 18 | 28 | 21/22 | 14.65 | 2 |
| M16 | 7.3 | 20 | 30 | 24 | 16.65 | 2 |
| M20 | 9.3 | 25 | 35 | 30 | 20.58 | 2.5 |
| M24 | 10.7 | 30 | 40 | 36 | 23.58 | 3 |
| M30 | 12.7 | 34 | 60 | 46 | 27.58 | 3 |
| M36 | 14 | 44 | 70 | 55 | 35.5 | 4 |
Zastosowanie
Nakrętki DIN 917 A2 stosowane są w konstrukcjach metalowych, meblarstwie, motoryzacji, instalacjach technicznych oraz wszędzie tam, gdzie wymagane jest estetyczne i kompaktowe zabezpieczenie gwintu.
Najczęstsze pytania (FAQ)
Czym różni się DIN 917 od DIN 1587?
DIN 917 ma niższą konstrukcję, a DIN 1587 jest wyższa i bardziej masywna.
Czy nakrętki DIN 917 A2 nadają się na zewnątrz?
Tak, stal A2 zapewnia odporność na korozję.
Kiedy stosować nakrętki niskie?
W miejscach o ograniczonej przestrzeni montażowej.
Czy nakrętki kołpakowe chronią gwint?
Tak, zamknięta konstrukcja zabezpiecza końcówkę śruby.
