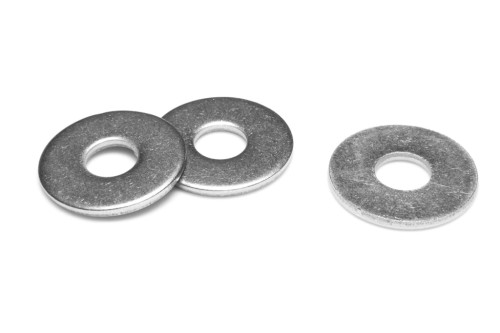

Podkładka powiększona DIN 9021 A2 M20 (22,0 mm) nierdzewna

Podkładka powiększona nierdzewna DIN 9021 A2 22 mm do śruby M20

Podkładka powiększona DIN 9021 A2 (AISI 304) 22 mm do śruby M20 to element złączny przeznaczony do połączeń śrubowych wymagających zwiększonej powierzchni docisku oraz ochrony materiału przed uszkodzeniem. Dzięki powiększonej średnicy zewnętrznej, określana również jako podkładka szeroka M20, skutecznie rozkłada siłę nacisku i poprawia stabilność połączenia.

Podkładka 22 DIN 9021 stosowana jest w miejscach, gdzie standardowe podkładki płaskie DIN 125 nie zapewniają wystarczającej powierzchni podparcia. Szczególnie dobrze sprawdza się przy cienkich blachach, elementach aluminiowych, tworzywach sztucznych oraz konstrukcjach narażonych na punktowe obciążenia.

Stal nierdzewna A2 / AISI 304

Podkładka M20 nierdzewna wykonana jest ze stali A2 (AISI 304), która zapewnia dobrą odporność na korozję, wilgoć oraz działanie czynników atmosferycznych. Dzięki temu może być stosowana zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

Materiał ten jest standardem w produkcji elementów złącznych wykorzystywanych w budownictwie, przemyśle oraz montażu technicznym, gdzie wymagana jest trwałość i odporność środowiskowa.

Specyfikacja techniczna

• Typ: podkładka płaska powiększona
• Norma: DIN 9021
• Odpowiednik: ISO 7093
• Materiał: stal nierdzewna A2
• Gatunek stali: AISI 304
• Średnica wewnętrzna (d1): 22,0 mm
• Średnica zewnętrzna (d2): 60 mm
• Grubość (h): 4 mm
• Przeznaczenie: pod śrubę M20

Najważniejsze cechy produktu

• Podkładka szeroka M20 zwiększająca powierzchnię docisku
• Odporność na korozję i warunki atmosferyczne
• Ochrona materiału przed odkształceniem i uszkodzeniem
• Stabilne i trwałe połączenie śrubowe
• Zgodność z normą DIN i ISO

Zastosowanie

Podkładka powiększona DIN 9021 M20 znajduje zastosowanie w połączeniach śrubowych, w których kluczowe jest równomierne rozłożenie siły docisku oraz zabezpieczenie powierzchni materiału. W praktyce podkładka M20 nierdzewna stosowana jest w:

• konstrukcjach stalowych i metalowych
• montażu maszyn i urządzeń
• instalacjach przemysłowych i technicznych
• konstrukcjach lekkich i elementach cienkościennych
• pracach warsztatowych i serwisowych

Dostępne rozmiary podkładek DIN 9021

Podkładki DIN 9021 dostępne są w wielu rozmiarach dopasowanych do śrub metrycznych. Najczęściej wybierane to: 2,2 (M2), 3,2 (M3), 4,3 (M4), 5,3 (M5), 6,4 (M6), 8,4 (M8), 10,5 (M10), 13,0 (M12), 15,0 (M14), 17,0 (M16), 20,0 (M18), 22,0 (M20).

Podkładki do śrub M20 - inne typy

W zależności od zastosowania podkładki M20 mogą występować również w innych wariantach:

• Podkładka płaska DIN125 nierdzewna A2 21,0
• Podkładka sprężynowa DIN127 nierdzewna A2 20,0
• Podkładka ząbkowana zewnętrzna DIN6798A nierdzewna A2 21,0

Tabela wymiarów podkładek powiększonych DIN 9021 A2 (AISI 304)

Najczęstsze pytania (FAQ)

• Do czego służy podkładka powiększona DIN 9021 M20? - Podkładka zwiększa powierzchnię docisku pod śrubą lub nakrętką, chroniąc materiał przed uszkodzeniem i poprawiając stabilność połączenia.
• Czy podkładka 22 mm pasuje do śruby M20? - Tak, średnica wewnętrzna 22 mm jest standardowo dopasowana do śrub metrycznych M20.
• Czym różni się podkładka DIN 9021 od DIN 125? - DIN 9021 to podkładka powiększona (szeroka), a DIN 125 to podkładka standardowa o mniejszej średnicy zewnętrznej.
• Czy podkładka nierdzewna nadaje się na zewnątrz? - Tak, stal A2 (AISI 304) zapewnia odporność na wilgoć i warunki atmosferyczne.
• Kiedy stosować podkładkę szeroką M20? - W przypadku cienkich lub miękkich materiałów, gdzie konieczne jest zwiększenie powierzchni podparcia i ograniczenie odkształceń.
• Czy podkładka powiększona poprawia trwałość połączenia? - Tak, lepsze rozłożenie siły docisku zmniejsza ryzyko luzowania i uszkodzenia materiału.
