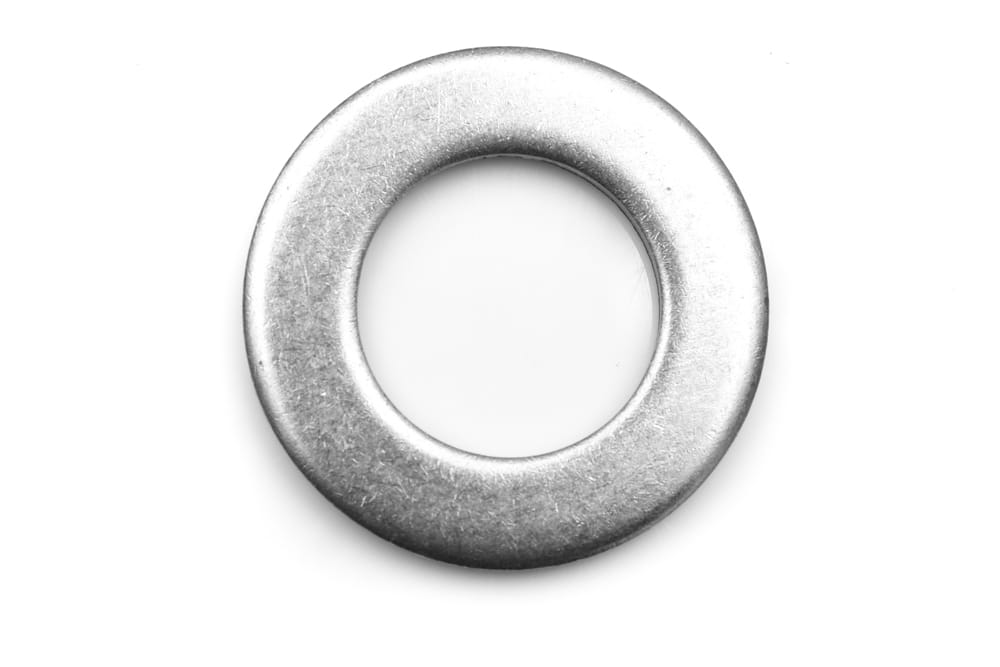

Podkładka płaska DIN 125 A2 M22 (23,0 mm) nierdzewna

Podkładka płaska nierdzewna DIN 125 A2 (AISI 304) 23 mm do śruby M22

Podkładka płaska DIN 125 A2 o średnicy wewnętrznej 23 mm przeznaczona jest do metrycznych połączeń śrubowych M22, w których wymagane jest równomierne rozłożenie siły docisku oraz ochrona powierzchni materiału. Wykonana ze stali nierdzewnej A2 (AISI 304), zapewnia wysoką odporność na korozję oraz stabilność parametrów w środowisku wilgotnym i przemysłowym.

Zastosowanie podkładki płaskiej DIN 125 pozwala zwiększyć powierzchnię docisku pod łbem śruby lub nakrętki, co ogranicza ryzyko odkształceń oraz uszkodzenia łączonych elementów. Rozwiązanie to znajduje szczególne zastosowanie w przypadku cienkich blach, tworzyw sztucznych oraz elementów precyzyjnych.

Stal nierdzewna A2 / AISI 304

Podkładka wykonana jest ze stali nierdzewnej A2 (AISI 304), jednego z najczęściej stosowanych materiałów w produkcji elementów złącznych. Charakteryzuje się dobrą odpornością na korozję, wilgoć oraz działanie czynników atmosferycznych, dzięki czemu może być stosowana zarówno wewnątrz, jak i na zewnątrz.

Materiał ten zapewnia trwałość połączenia oraz odporność na degradację w warunkach eksploatacyjnych typowych dla instalacji technicznych, konstrukcji lekkich oraz urządzeń precyzyjnych.

Specyfikacja techniczna

• Typ: podkładka płaska okrągła
• Norma: DIN 125 typ A
• Odpowiednik: ISO 7089
• Norma krajowa: PN-M-82005
• Materiał: stal nierdzewna A2
• Gatunek: AISI 304
• Średnica wewnętrzna (d1): 23,0 mm
• Średnica zewnętrzna (d2): 39,0 mm
• Wysokość / grubość (h): 3,0 mm
• Przeznaczenie: pod śrubę M22

Najważniejsze cechy produktu

• Odporność na korozję i działanie wilgoci
• Zwiększenie powierzchni docisku w połączeniu śrubowym
• Ochrona powierzchni materiału przed uszkodzeniem
• Zgodność z normami DIN i ISO
• Uniwersalne zastosowanie w technice i montażu

Zastosowanie

Podkładki płaskie DIN 125 M22 stosowane są w połączeniach wymagających precyzji oraz równomiernego rozłożenia siły docisku. Znajdują zastosowanie między innymi w:

• elektronice i urządzeniach precyzyjnych
• automatyce przemysłowej
• konstrukcjach i obudowach
• pracach montażowych i serwisowych

Dostępne rozmiary podkładek DIN 125

Podkładki płaskie DIN 125 dostępne są w szerokim zakresie rozmiarów dopasowanych do standardowych śrub metrycznych, między innymi: 2,2(M2), 2,7(M2,5), 3,2(M3), 4,3(M4), 5,3(M5), 6,4(M6), 8,4(M8), 10,5(M10), 13(M12), 15(M14), 17(M16), 19(M18), 21(M20), 23(M22), 25(M24), 28(M27), 31(M30).

Podkładki do śrub M22 – inne typy

W zależności od konstrukcji połączenia stosuje się również inne typy podkładek przeznaczonych do śrub M22:

• Podkładka sprężynowa DIN127 nierdzewna A2
• Podkładka powiększona DIN9021 nierdzewna A2
• Podkładka ząbkowana zewnętrzna DIN6798A nierdzewna A2

Tabela wymiarów podkładek DIN 125

Najczęstsze pytania (FAQ)

• Do czego służy podkładka DIN 125 M22? - Podkładka płaska DIN 125 M22 zwiększa powierzchnię docisku pod łbem śruby lub nakrętki, chroniąc materiał przed uszkodzeniem i poprawiając stabilność połączenia.
• Czy podkładka 23 mm pasuje do śruby M22? - Tak, średnica wewnętrzna 23 mm jest standardowo dopasowana do śrub metrycznych M22.
• Czym różni się DIN 125 od DIN 9021? - DIN 125 to podkładka standardowa, natomiast DIN 9021 to podkładka powiększona o większej średnicy zewnętrznej, stosowana do zwiększenia powierzchni docisku.
• Czy podkładka DIN 125 A2 nadaje się do zastosowań zewnętrznych? - Tak, stal nierdzewna A2 (AISI 304) zapewnia dobrą odporność na wilgoć i warunki atmosferyczne, dzięki czemu podkładka może być stosowana na zewnątrz.
• Czy podkładka jest konieczna w połączeniu śrubowym? - Nie zawsze jest wymagana, jednak jej zastosowanie znacząco poprawia trwałość połączenia i chroni powierzchnię łączonych elementów.
• Jaka jest różnica między podkładką płaską a sprężynową? - Podkładka płaska rozkłada siłę docisku, natomiast podkładka sprężynowa (DIN 127) dodatkowo zabezpiecza połączenie przed luzowaniem.
