Śruba zamkowa z posadzeniem DIN 603 A2 M10x100 nierdzewna

Śruba zamkowa DIN 603 / ISO 8677 A2 M10x100 nierdzewna – łeb grzybkowy z podsadzeniem

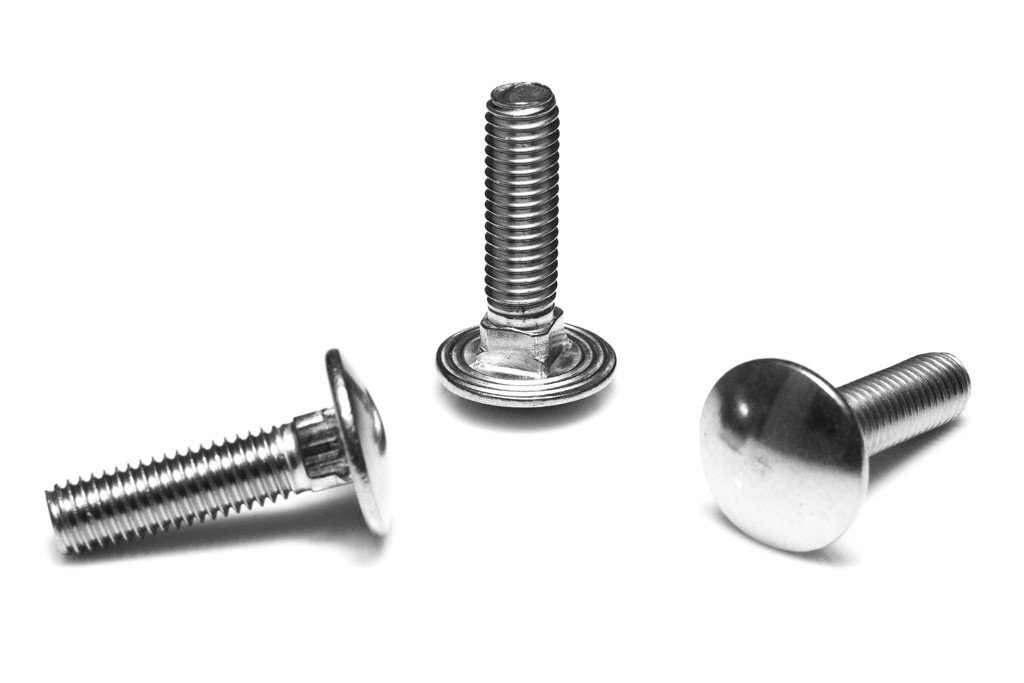

Śruba zamkowa DIN 603 / ISO 8677 A2 M10x100 to nierdzewna śruba z łbem grzybkowym i kwadratowym podsadzeniem, przeznaczona do trwałych oraz estetycznych połączeń montażowych. Wariant M10x100 sprawdza się szczególnie w solidniejszych konstrukcjach drewnianych i drewniano-metalowych, ramach, podporach, bramach, elementach ogrodowych oraz mocowaniach technicznych. Gładki łeb grzybkowy pozostaje widoczny od strony zewnętrznej, a podsadzenie pod łbem ogranicza obracanie się śruby podczas dokręcania nakrętki.

Dla tego rozmiaru najważniejsze jest: estetyczny łeb bez gniazda, stabilne podsadzenie i odporność stali nierdzewnej A2. Bardzo długa śruba sprawdza się przy łączeniu kilku warstw materiału, grubszych belek, profili zamkniętych oraz elementów wymagających większego zapasu gwintu. Śruba DIN 603 A2 M10x100 dobrze pasuje do połączeń z drewnem, blachą, płaskownikiem, zawiasem, obejmą, okuciem lub elementem konstrukcyjnym, gdzie od strony łba potrzebne jest gładkie i bezpieczne wykończenie.

Zastosowanie śruby zamkowej DIN 603 A2 M10x100

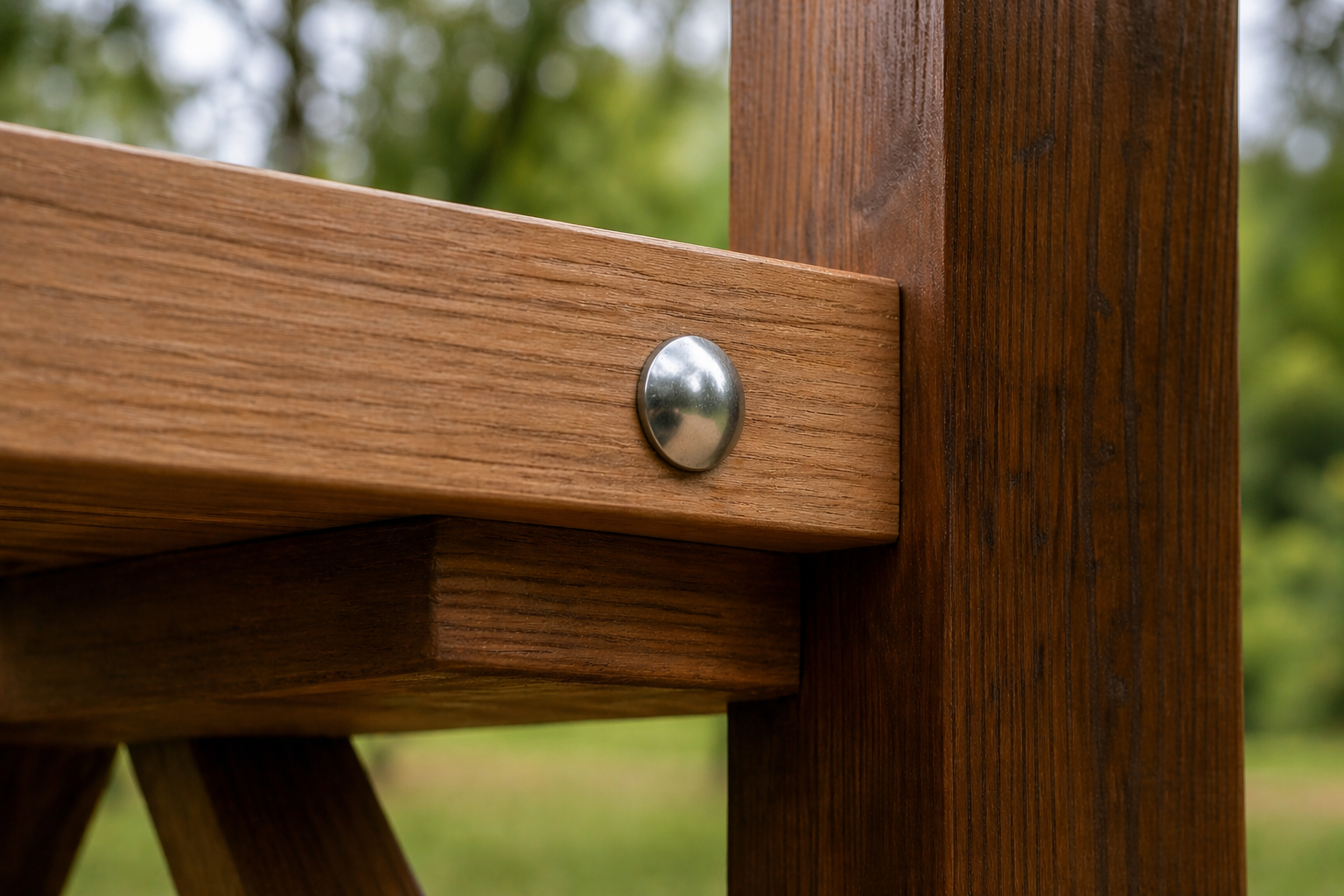

Rozmiar M10 jest wybierany wtedy, gdy połączenie ma być skręcane od strony nakrętki, a łeb śruby ma pozostać gładki, zaokrąglony i trudniejszy do odkręcenia od zewnątrz. Długość 100 mm pozwala dobrać połączenie do konkretnej grubości materiału, profilu, deski, belki, okucia lub dystansu. Śruby zamkowe są często stosowane w konstrukcjach drewnianych, ogrodzeniach, bramach, furtkach, ławkach, pergolach, altanach, balustradach, przyczepach, elementach gospodarczych oraz montażu okuć technicznych.

Materiał – stal nierdzewna A2 / AISI 304

Produkt wykonany jest ze stali nierdzewnej A2, odpowiadającej popularnej stali AISI 304. Materiał ten zapewnia dobrą odporność na korozję, wilgoć i standardowe warunki atmosferyczne. W praktyce śruby DIN 603 A2 stosuje się zarówno wewnątrz pomieszczeń, jak i w wielu zastosowaniach zewnętrznych, gdzie ważna jest trwałość połączenia oraz estetyczny wygląd łba.

Specyfikacja techniczna

• Rozmiar: M10
• Długość: 100 mm
• Norma: DIN 603 / ISO 8677 / PN 82406
• Materiał: stal nierdzewna A2 / AISI 304
• Typ łba: grzybkowy, zamkowy
• Podsadzenie: kwadratowe, zabezpieczające przed obracaniem w materiale
• Średnica łba dk: 24.65 mm
• Wysokość łba k: 5.38 mm
• Wymiar f: 6.6 mm
• Wymiar v: 10.58 mm
• Długość gwintu b wg normy: 26 mm dla l ≤ 125
• Gwint: metryczny
• Charakter zastosowania: montaż zamkowy, drewno, okucia, połączenia drewniano-metalowe

Wartość b oznacza długość części gwintowanej według grupy długości śruby. Dla rozmiaru M10x100 zastosowanie ma grupa l ≤ 125, czyli wartość orientacyjna 26 mm. Przy krótkich długościach gwint może obejmować większą część trzpienia, dlatego przy dokładnym doborze do projektu warto uwzględnić rzeczywistą grubość skręcanych elementów.

Najważniejsze cechy produktu

Śruba zamkowa DIN 603 / ISO 8677 A2 M10x100 łączy odporność na korozję, estetyczny łeb grzybkowy i praktyczne podsadzenie kwadratowe. Zaokrąglony łeb nie ma nacięcia ani gniazda, dlatego dobrze sprawdza się w miejscach widocznych oraz tam, gdzie po stronie łba potrzebna jest gładka powierzchnia. Kwadratowe podsadzenie pomaga zablokować śrubę w materiale, co ułatwia dokręcanie nakrętki z drugiej strony połączenia.

Powiązane długości DIN 603 / ISO 8677 A2 M10

W tej samej średnicy dostępne są również: M10x50 | M10x60 | M10x70 | M10x80 | M10x110 | M10x120 | M10x130 | M10x140

Kompatybilne elementy

Do śrub zamkowych DIN 603 A2 warto dobrać elementy, które stabilizują połączenie, zwiększają powierzchnię docisku i poprawiają odporność montażu na luzowanie:

• Nakrętki sześciokątne DIN 934 nierdzewne A2 – podstawowy element do skręcania śrub zamkowych M10
• Podkładki płaskie DIN 125 nierdzewne A2 – do zwiększenia powierzchni docisku pod nakrętką
• Podkładki powiększone DIN 9021 nierdzewne A2 – przydatne przy drewnie, płytach i miększych materiałach
• Podkładki sprężyste DIN 127 nierdzewne A2 – do zabezpieczenia połączenia przed luzowaniem

Podobne produkty i alternatywy

Jeżeli w danym połączeniu ważniejszy jest inny typ łba, większy moment dokręcania albo pełny dostęp do narzędzia od strony łba, można porównać śruby zamkowe z innymi normami:

• Śruby sześciokątne DIN 933 nierdzewne A2 – gdy potrzebny jest pełny gwint i standardowy łeb sześciokątny
• Śruby sześciokątne DIN 931 nierdzewne A2 – do mocniejszych połączeń z gwintem niepełnym
• Śruby imbusowe walcowe DIN 912 nierdzewne A2 – do połączeń technicznych z gniazdem imbusowym
• Śruby imbusowe soczewkowe ISO 7380-1 nierdzewne A2 – gdy liczy się niski, estetyczny łeb i montaż imbusem

Tabela wymiarów – DIN 603 / ISO 8677

Kiedy wybrać śrubę DIN 603 zamiast DIN 933 lub DIN 912?

DIN 603 wybierz, gdy potrzebujesz gładkiego łba grzybkowego, estetycznego wykończenia od strony zewnętrznej oraz podsadzenia, które ogranicza obracanie się śruby w drewnie lub w odpowiednio przygotowanym otworze. To dobry wybór do okuć, konstrukcji drewnianych, bram, ogrodzeń i elementów użytkowych.

DIN 933 będzie praktyczniejszy, gdy potrzebujesz standardowego łba sześciokątnego i pełnego gwintu na całej długości. DIN 912 wybiera się natomiast wtedy, gdy wymagany jest montaż imbusem, wyższy moment dokręcania i bardziej techniczny charakter połączenia.

Powiązane średnice DIN 603 / ISO 8677 A2

• DIN 603 / ISO 8677 A2 M5x80
• DIN 603 / ISO 8677 A2 M6x100
• DIN 603 / ISO 8677 A2 M8x100
• DIN 603 / ISO 8677 A2 M12x100

Najczęstsze pytania (FAQ)

Do czego stosuje się śrubę zamkową DIN 603 A2 M10x100?
Ten rozmiar stosuje się do połączeń z drewnem, okuciami, płaskownikami i elementami drewniano-metalowymi, szczególnie gdy od strony zewnętrznej potrzebny jest gładki łeb grzybkowy.

Czy śruba DIN 603 A2 M10x100 jest nierdzewna?
Tak, śruba wykonana jest ze stali nierdzewnej A2 / AISI 304, która zapewnia dobrą odporność na korozję w standardowych warunkach pracy.

Po co w śrubie zamkowej jest podsadzenie kwadratowe?
Podsadzenie pod łbem ogranicza obracanie się śruby podczas dokręcania nakrętki. Dzięki temu montaż jest wygodniejszy, zwłaszcza w drewnie i elementach z odpowiednio przygotowanym otworem.

Czym różni się DIN 603 od ISO 8677?
DIN 603 i ISO 8677 dotyczą śrub zamkowych z łbem grzybkowym i podsadzeniem. Przy zamianie elementu w istniejącym projekcie warto sprawdzić wymiary łba, podsadzenia oraz długość gwintu.
