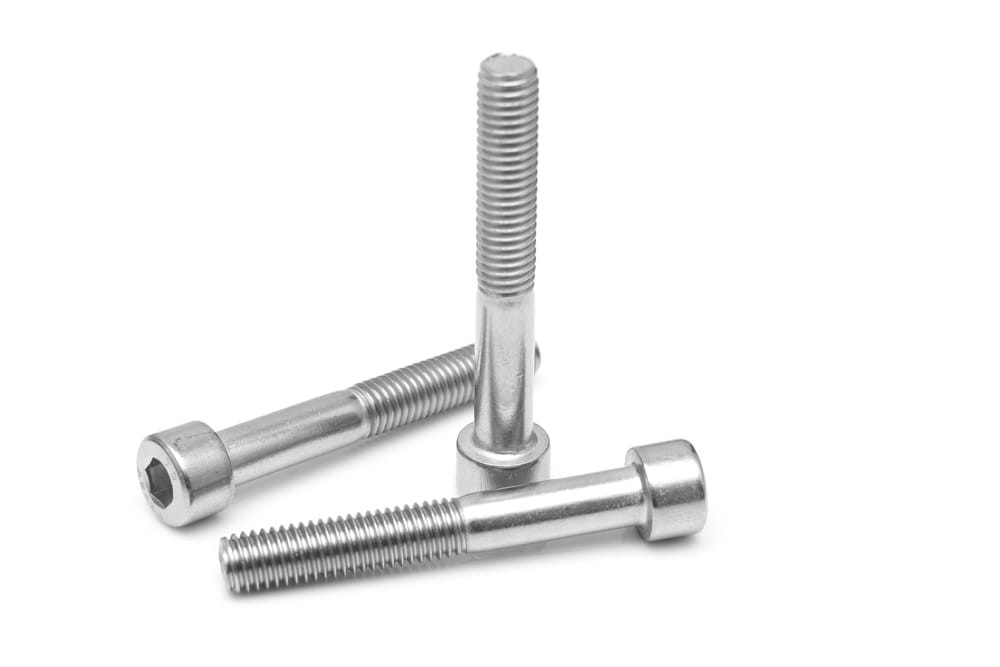

Śruba walcowa DIN 912 A2 M16x70 nierdzewna – imbus, gwint niepełny

Śruba nierdzewna imbusowa walcowa DIN 912 A2 M16x70 – gwint niepełny (ISO 4762)

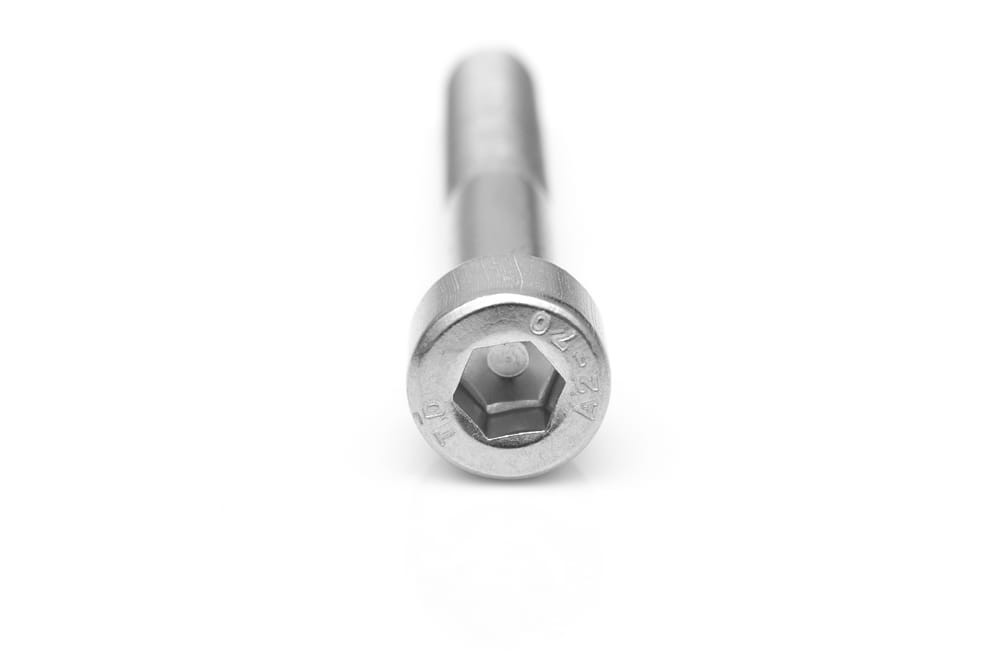

Śruba imbusowa DIN 912 A2 M16x70 z gwintem niepełnym to element złączny przeznaczony do zastosowań technicznych, w których istotna jest wytrzymałość oraz stabilność połączenia. Dzięki łbowi walcowemu z gniazdem sześciokątnym wewnętrznym (imbusowym) umożliwia pewne dokręcenie oraz przenoszenie wysokiego momentu obrotowego.

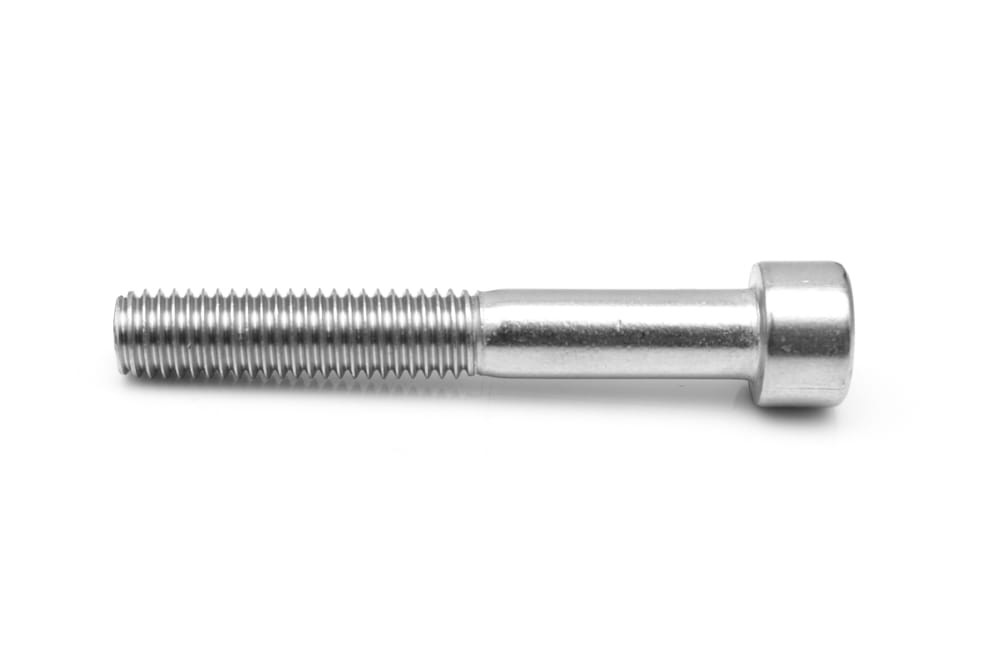

Gwint niepełny oznacza, że część trzpienia śruby pozostaje gładka, co zwiększa odporność na ścinanie oraz poprawia prowadzenie elementów w połączeniu. Jest to szczególnie istotne w konstrukcjach narażonych na obciążenia dynamiczne.

Stal nierdzewna A2 / AISI 304

Śruba wykonana jest ze stali nierdzewnej A2 (AISI 304), która zapewnia dobrą odporność na korozję, wilgoć oraz czynniki atmosferyczne. Może być stosowana zarówno wewnątrz, jak i na zewnątrz.

Specyfikacja techniczna

• Typ elementu: śruba imbusowa z łbem walcowym
• Norma: DIN 912 / ISO 4762 / PN 82302
• Rozmiar gwintu: M16
• Długość: 70 mm
• Rodzaj gwintu: niepełny
• Minimalna długość gwintu b min: 44 mm
• Średnica łba dk: 24 mm
• Wysokość łba k: 16 mm
• Gniazdo imbusowe s: 14 mm
• Materiał: stal nierdzewna A2
• Oznaczenie materiałowe: AISI 304

Najważniejsze cechy produktu

• gwint niepełny – większa wytrzymałość na ścinanie
• gładki trzpień poprawiający stabilność połączenia
• gniazdo imbusowe – pewne dokręcanie
• wysoka odporność na korozję
• precyzyjne wykonanie
• zgodność z normami DIN 912 / ISO 4762 / PN 82302

Zastosowanie

Śruby DIN 912 M16x70 stosowane są w konstrukcjach technicznych, urządzeniach mechanicznych, elementach montażowych oraz wszędzie tam, gdzie wymagane są trwałe i stabilne połączenia gwintowe.

Kompatybilność elementów złącznych

• Nakrętka DIN 934 A2 M16
• Podkładka DIN 125 A2 17 mm
• Podkładka DIN 9021 A2 17 mm

Powiązane kategorie

• Śruby DIN 912 A2 M16
• Śruby imbusowe DIN 912 A2
• Podkładki DIN 125 A2
• Nakrętki DIN 934 A2

Normy i odpowiedniki

Produkt wykonany jest zgodnie z normami DIN 912 oraz ISO 4762, które określają wymiary, tolerancje, właściwości mechaniczne oraz parametry użytkowe śrub z łbem walcowym i gniazdem sześciokątnym wewnętrznym (imbusowym). Dodatkowo odpowiada polskiej normie PN 82302, będącej odpowiednikiem tych standardów, co zapewnia pełną kompatybilność wymiarową oraz możliwość stosowania zamiennie w połączeniach gwintowych.

Tabela wymiarów – śruby imbusowe walcowe DIN 912 (gwint niepełny)

Najczęstsze pytania (FAQ)

• Co oznacza gwint niepełny? – Gwint niepełny oznacza, że część trzpienia śruby pozostaje gładka, co zwiększa jej wytrzymałość na ścinanie oraz poprawia stabilność połączenia.
• Ile wynosi długość gwintu? – Minimalna długość gwintu dla śruby DIN 912 M16x70 wynosi 44 mm, zgodnie z wymaganiami normy.
• Do czego stosuje się śruby M16x70? – Śruby M16x70 stosuje się w konstrukcjach technicznych, urządzeniach mechanicznych oraz w precyzyjnych połączeniach wymagających trwałości i dokładności montażu.
• Czy stal A2 jest odporna na korozję? – Stal nierdzewna A2 (AISI 304) charakteryzuje się dobrą odpornością na korozję i może być stosowana w standardowych warunkach zewnętrznych oraz wewnętrznych.
• Jaki klucz imbusowy pasuje do tej śruby? – Do śruby DIN 912 M16 stosuje się klucz imbusowy o rozmiarze 14 mm.
