Śruba imbusowa soczewkowa podkładkowa ISO 7380-2 A2 M10x20 nierdzewna

Śruba imbusowa soczewkowa podkładkowa ISO 7380-2 A2 M10x20 nierdzewna

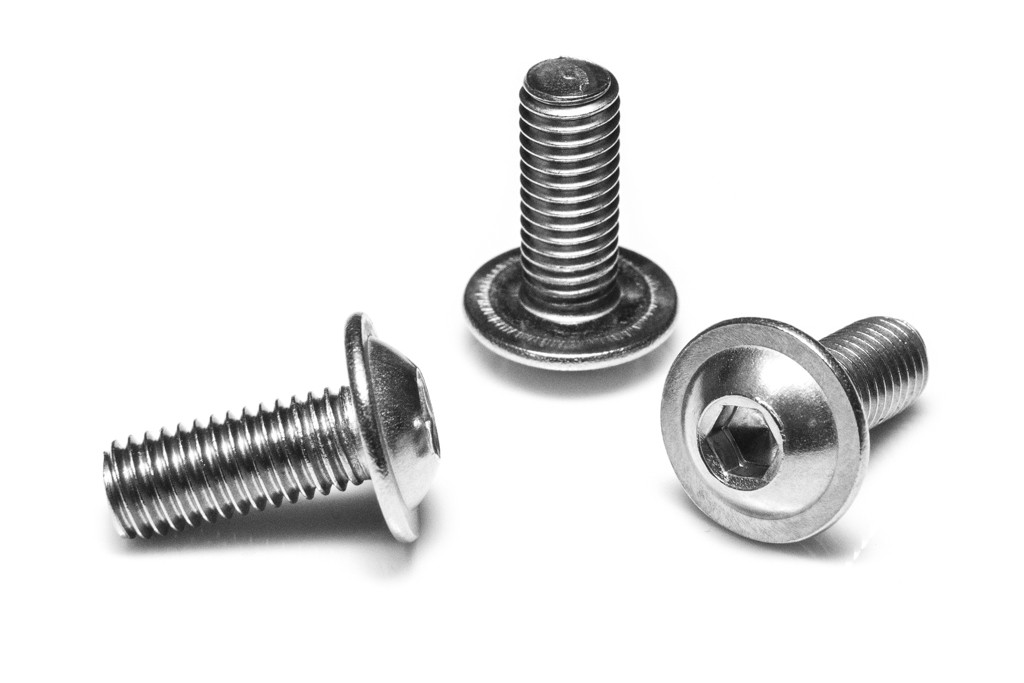

Śruba ISO 7380-2 A2 M10x20 to nierdzewna śruba z łbem kulistym podkładkowym oraz gniazdem sześciokątnym wewnętrznym. Łeb podkładkowy ma większą średnicę docisku niż standardowy łeb soczewkowy, dlatego dobrze rozkłada nacisk na powierzchni materiału i poprawia estetykę połączenia.

Rozmiar M10x20 sprawdza się w mocniejszych połączeniach konstrukcyjnych, maszynach, ramach, wspornikach i elementach technicznych o większym obciążeniu. Dla tego wariantu najważniejsze jest: wytrzymałe połączenia konstrukcyjne z szerokim łbem i gniazdem imbusowym. Krótka długość sprawdza się przy cienkich blachach, panelach, osłonach oraz elementach o niewielkiej grubości.

Zastosowanie śruby ISO 7380-2 A2 M10x20

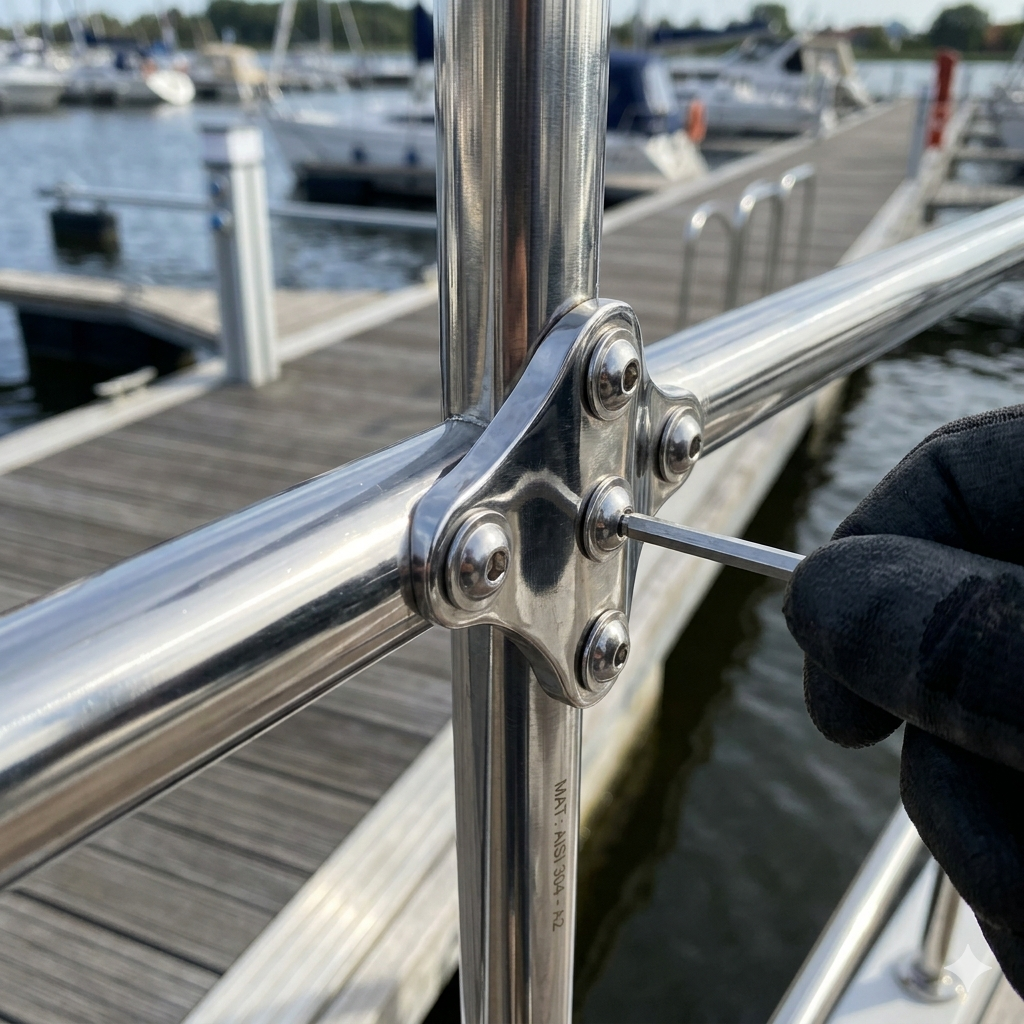

Śruby ISO 7380-2 wybiera się tam, gdzie potrzebne jest estetyczne połączenie z większą powierzchnią docisku łba. Konstrukcja z łbem kulistym podkładkowym ogranicza ryzyko miejscowego wgniatania materiału i pozwala uzyskać schludne wykończenie bez stosowania oddzielnej podkładki w wielu typowych zastosowaniach.

Materiał – stal nierdzewna A2 / AISI 304

Produkt wykonany jest ze stali nierdzewnej A2, odpowiadającej popularnej stali AISI 304. Materiał zapewnia dobrą odporność na korozję, wilgoć i standardowe warunki atmosferyczne. Śruby A2 stosuje się wewnątrz pomieszczeń oraz w wielu zastosowaniach zewnętrznych, gdzie nie jest wymagana stal kwasoodporna A4.

Specyfikacja techniczna

• Rozmiar: M10
• Długość: 20 mm
• Norma: ISO 7380-2
• Materiał: stal nierdzewna A2 / AISI 304
• Typ łba: kulisty podkładkowy / soczewkowy z kołnierzem
• Gniazdo: sześciokątne wewnętrzne, imbus 6 mm
• Średnica łba dc: 21,9 mm
• Wysokość łba k: 5,5 mm
• Gwint: metryczny
• Charakter zastosowania: wytrzymałe połączenia konstrukcyjne z szerokim łbem i gniazdem imbusowym

Powiązane długości ISO 7380-2 A2 M10

M10x16 | M10x25 | M10x30 | M10x40 | M10x50 | M10x60 | M10x80 | M10x100

Kompatybilne elementy

Do śrub ISO 7380-2 A2 można dobrać elementy dopasowane do tego samego rozmiaru gwintu:

• Nakrętki sześciokątne DIN 934 nierdzewne A2
• Podkładki płaskie DIN 125 nierdzewne A2
• Podkładki powiększone DIN 9021 nierdzewne A2
• Podkładki sprężyste DIN 127 nierdzewne A2

Tabela wymiarów – śruby ISO 7380-2

ISO 7380-2 a ISO 7380-1 – różnice

ISO 7380-2 oznacza śrubę z łbem kulistym podkładkowym, czyli z szerszym łbem zapewniającym większą powierzchnię docisku. ISO 7380-1 ma standardowy łeb kulisty/soczewkowy bez poszerzonego kołnierza. W praktyce ISO 7380-2 wybiera się wtedy, gdy potrzebny jest bardziej stabilny docisk, estetyczny łeb i mniejsze ryzyko uszkodzenia powierzchni materiału.

Kiedy wybrać ISO 7380-2 zamiast DIN 912?

ISO 7380-2 będzie lepszym wyborem, gdy ważny jest niski, estetyczny łeb oraz większa powierzchnia docisku. DIN 912 warto wybrać przy połączeniach wymagających wyższego łba walcowego i większego momentu dokręcania. ISO 7380-2 sprawdza się szczególnie w obudowach, panelach, osłonach, uchwytach oraz widocznych elementach montażowych.

Powiązane średnice ISO 7380-2 A2

• ISO 7380-2 A2 M3x25
• ISO 7380-2 A2 M4x12
• ISO 7380-2 A2 M5x10
• ISO 7380-2 A2 M6x12
• ISO 7380-2 A2 M8x20
• ISO 7380-2 A2 M12x30

Najczęstsze pytania (FAQ)

Do czego stosuje się śrubę ISO 7380-2 A2 M10x20?
Ten rozmiar stosuje się w mocniejszych połączeniach konstrukcyjnych, maszynach, ramach, wspornikach i elementach technicznych o większym obciążeniu, szczególnie gdy potrzebny jest estetyczny łeb podkładkowy i większa powierzchnia docisku.

Czy śruba ISO 7380-2 A2 M10x20 jest nierdzewna?
Tak, śruba wykonana jest ze stali nierdzewnej A2 / AISI 304, odpornej na wilgoć i standardowe warunki atmosferyczne.

Jaki klucz pasuje do śruby M10x20?
Dla średnicy M10 stosuje się klucz imbusowy 6 mm.

Czym różni się ISO 7380-2 od ISO 7380-1?
ISO 7380-2 ma łeb kulisty podkładkowy o większej średnicy docisku, natomiast ISO 7380-1 ma standardowy łeb soczewkowy.
