Śruba imbusowa soczewkowa ISO 7380-1 A2 M5x50 nierdzewna
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

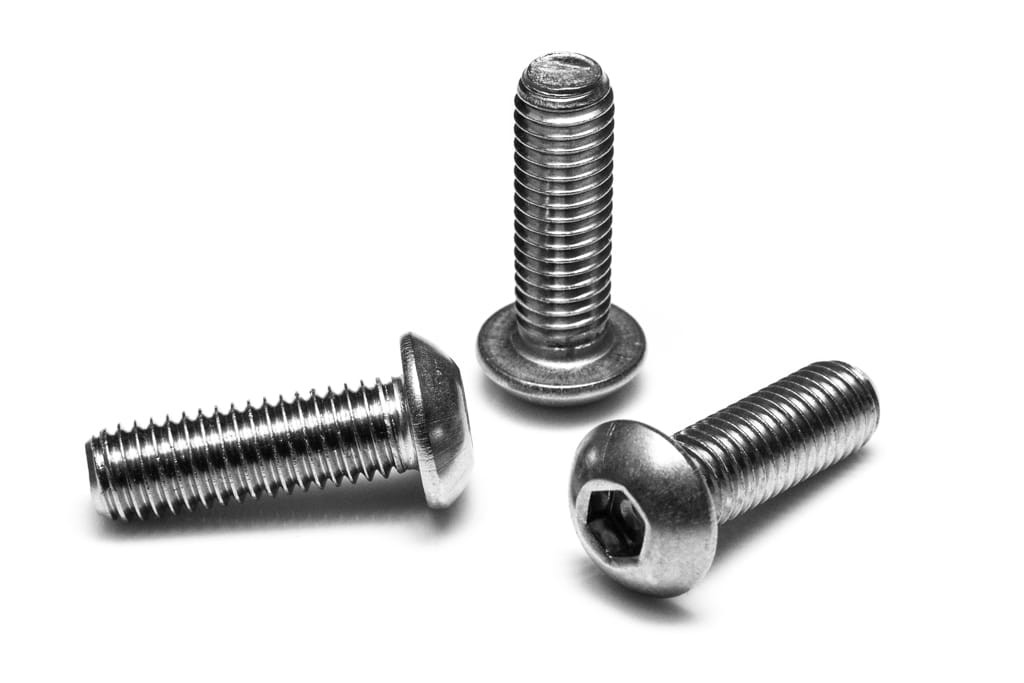

Śruba ISO 7380-1 A2 M5x50 nierdzewna – imbus z łbem kulistym
Śruba ISO 7380-1 A2 M5x50 to nierdzewna śruba z łbem kulistym, nazywanym również soczewkowym, oraz z gniazdem sześciokątnym wewnętrznym. Wariant M5x50 sprawdza się szczególnie w zastosowaniach takich jak profile, osłony, uchwyty, meble techniczne, lekkie konstrukcje i elementy maszyn. To dobry wybór, gdy potrzebne jest połączenie odporne na korozję, estetyczne po dokręceniu i wygodne w montażu kluczem imbusowym.
Dla tego rozmiaru najważniejsze jest: bardzo długi wymiar do głębokiego mocowania i połączeń przez kilka warstw materiału. Bardzo długa śruba sprawdza się przy łączeniu kilku warstw materiału, wysokich dystansów, profili zamkniętych oraz elementów wymagających dużego zapasu długości gwintu. Dzięki niskiemu profilowi łba śruba ISO 7380-1 A2 M5x50 dobrze pasuje do widocznych połączeń, obudów, osłon oraz elementów, w których standardowy wysoki łeb walcowy byłby mniej estetyczny albo zajmowałby zbyt dużo miejsca.
Zastosowanie śruby ISO 7380-1 A2 M5x50
Rozmiar M5 jest wybierany wtedy, gdy potrzebna jest śruba z estetycznym łbem kulistym, dobrą powierzchnią docisku oraz montażem za pomocą klucza imbusowego. Długość 50 mm pozwala dopasować połączenie do konkretnej grubości materiału, dystansu, profilu lub głębokości gwintu. Śruba może być stosowana w obudowach, osłonach, konstrukcjach technicznych, automatyce, meblarstwie, elementach wyposażenia, motoryzacji oraz lekkich i średnich konstrukcjach ze stali, aluminium lub tworzyw.
Materiał – stal nierdzewna A2 / AISI 304
Produkt wykonany jest ze stali nierdzewnej A2, odpowiadającej popularnej stali AISI 304. Materiał ten zapewnia dobrą odporność na korozję, wilgoć i standardowe warunki atmosferyczne. W praktyce śruby ISO 7380-1 A2 stosuje się wewnątrz pomieszczeń oraz w wielu zastosowaniach zewnętrznych, gdzie nie jest wymagana stal kwasoodporna A4.
Specyfikacja techniczna
- Rozmiar: M5
- Długość: 50 mm
- Norma: ISO 7380-1
- Materiał: stal nierdzewna A2 / AISI 304
- Typ łba: kulisty / soczewkowy
- Gniazdo: sześciokątne wewnętrzne, imbus 3 mm
- Średnica łba dk: 9.5 mm
- Wysokość łba k: 2.75 mm
- Skok gwintu: 0.8 mm
- Gwint: metryczny
- Charakter zastosowania: bardzo długi wymiar do głębokiego mocowania i połączeń przez kilka warstw materiału
Najważniejsze cechy produktu
Śruba ISO 7380-1 A2 M5x50 łączy odporność stali nierdzewnej, wygodę montażu imbusowego oraz estetyczny wygląd łba soczewkowego. Zaokrąglony łeb ogranicza ostre krawędzie połączenia, dobrze wygląda na elementach widocznych i zapewnia większą powierzchnię docisku niż wiele rozwiązań z łbem stożkowym. To praktyczny wybór do montażu technicznego, serwisowego i produkcyjnego.
Powiązane długości ISO 7380-1 A2 M5
W tej samej średnicy dostępne są również: M5x16 | M5x20 | M5x25 | M5x30 | M5x35 | M5x40 | M5x45
Kompatybilne elementy
Do śrub ISO 7380-1 A2 można dobrać elementy, które stabilizują połączenie, zwiększają powierzchnię docisku albo zabezpieczają montaż:
- Nakrętki sześciokątne DIN 934 nierdzewne A2
- Podkładki płaskie DIN 125 nierdzewne A2
- Podkładki powiększone DIN 9021 nierdzewne A2
- Podkładki sprężyste DIN 127 nierdzewne A2
Podobne śruby nierdzewne
Jeżeli w połączeniu potrzebny jest inny typ łba, warto porównać śruby ISO 7380-1 z innymi rozwiązaniami imbusowymi:
- Śruby imbusowe walcowe DIN 912 nierdzewne A2 – gdy potrzebny jest wyższy łeb i większa siła dokręcania.
- Śruby imbusowe stożkowe DIN 7991 nierdzewne A2 – gdy łeb ma licować się z powierzchnią po wykonaniu pogłębienia.
Tabela wymiarów – śruby ISO 7380-1
Kiedy wybrać ISO 7380-1 zamiast DIN 912?
ISO 7380-1 wybierz, gdy potrzebujesz estetycznego łba kulistego, niższego profilu oraz gładkiego wyglądu połączenia. Ten typ śruby dobrze sprawdza się w obudowach, osłonach, panelach, elementach dekoracyjnych, uchwytach i widocznych połączeniach technicznych.
DIN 912 będzie lepszy, gdy priorytetem jest wysoki łeb walcowy, mocniejsze gniazdo imbusowe i możliwość przeniesienia większego momentu dokręcania. W praktyce ISO 7380-1 wybiera się dla estetyki, niższego profilu i komfortowego montażu, a DIN 912 dla bardziej obciążonych połączeń maszynowych.
ISO 7380-1 czy DIN 7991?
ISO 7380-1 ma łeb kulisty wystający ponad powierzchnię materiału, ale jest niski i estetycznie zaokrąglony. DIN 7991 ma łeb stożkowy i wymaga pogłębienia, jeżeli łeb ma zrównać się z powierzchnią. Jeżeli nie chcesz wykonywać fazowania lub pogłębienia pod łeb, śruba ISO 7380-1 będzie prostszym i bardziej uniwersalnym wyborem.
Powiązane średnice ISO 7380-1 A2
Najczęstsze pytania (FAQ)
Do czego stosuje się śrubę ISO 7380-1 A2 M5x50?
Ten rozmiar stosuje się do profilach, osłonach, uchwytach, meblach technicznych, lekkich konstrukcjach i elementach maszyn, szczególnie gdy ważny jest estetyczny łeb kulisty, niski profil i montaż za pomocą klucza imbusowego.
Czy śruba ISO 7380-1 A2 M5x50 jest nierdzewna?
Tak, śruba wykonana jest ze stali nierdzewnej A2, która zapewnia dobrą odporność na korozję w standardowych warunkach pracy.
Jaki klucz imbusowy pasuje do ISO 7380-1 M5?
Dla średnicy M5 zgodnie z podanymi danymi technicznymi stosowane jest gniazdo imbusowe 3 mm.
Czy ISO 7380-1 to śruba z łbem soczewkowym?
Tak. ISO 7380-1 określa śruby z łbem kulistym, często opisywanym jako łeb soczewkowy, oraz z gniazdem sześciokątnym wewnętrznym.
