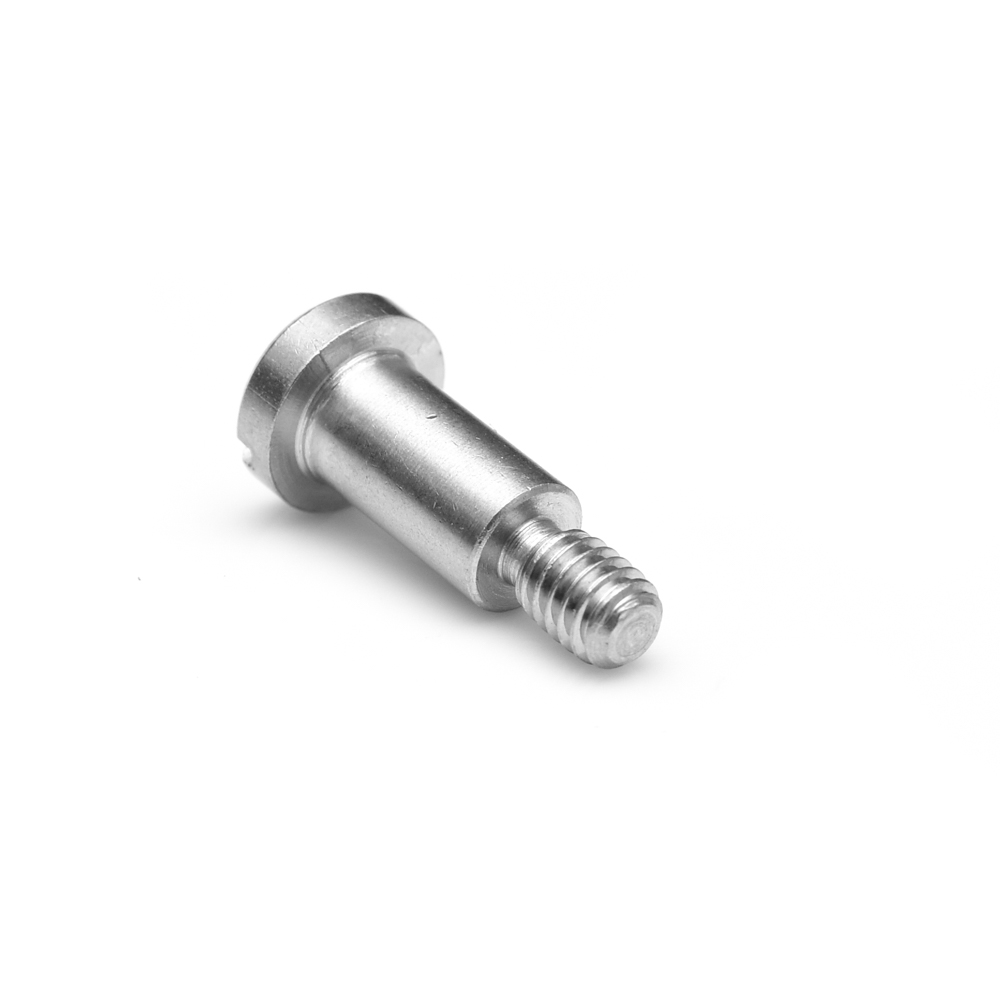

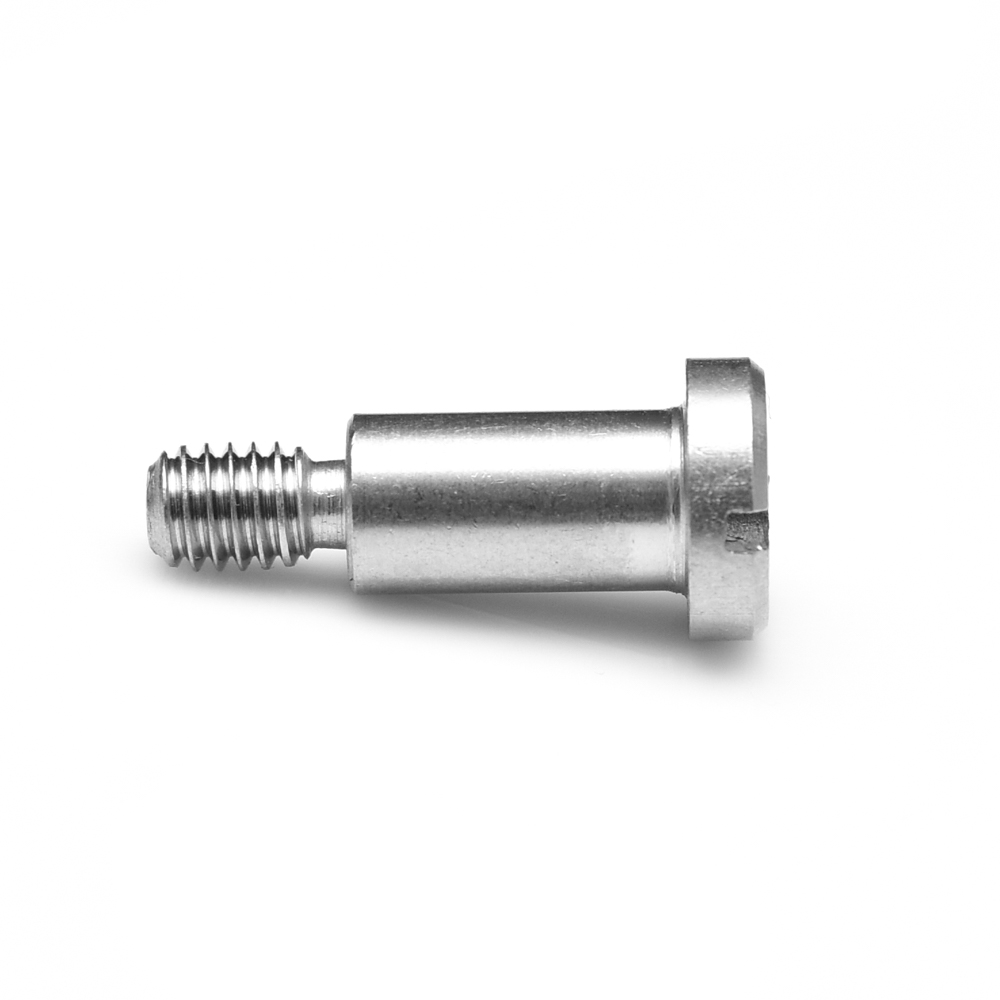

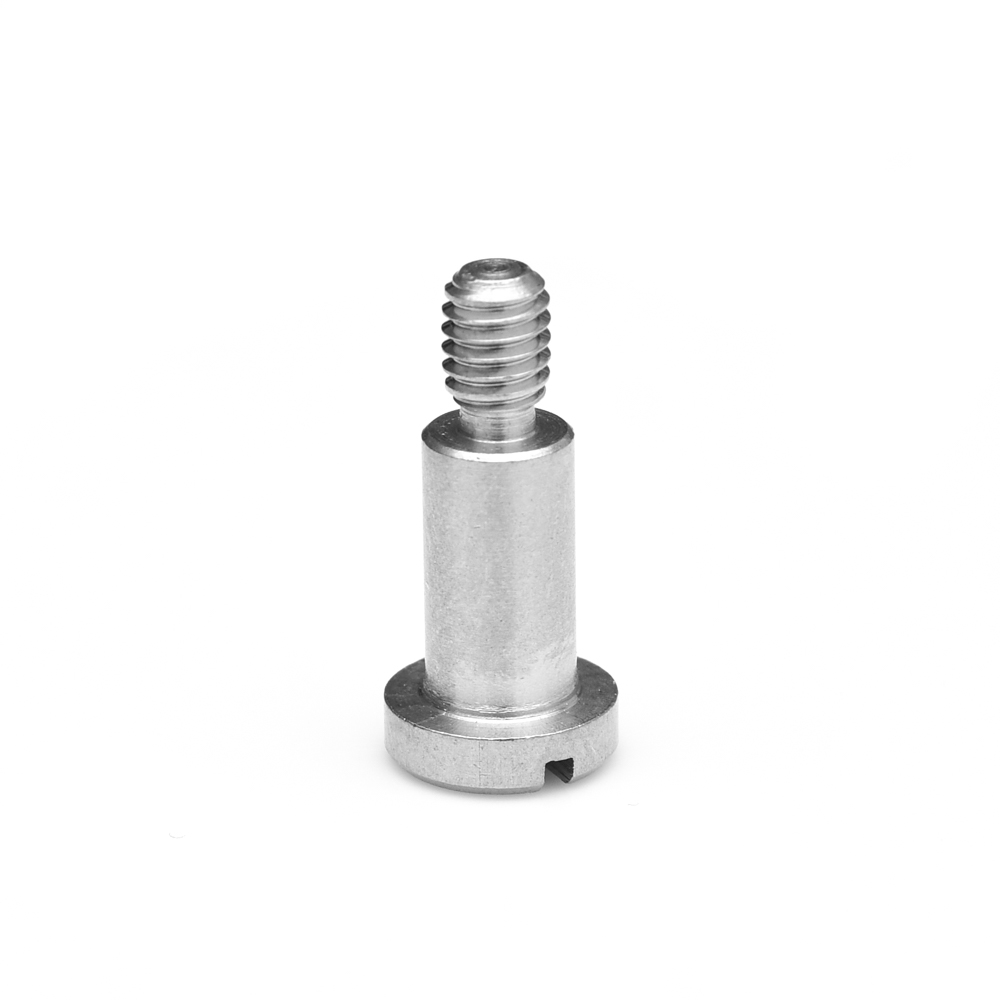

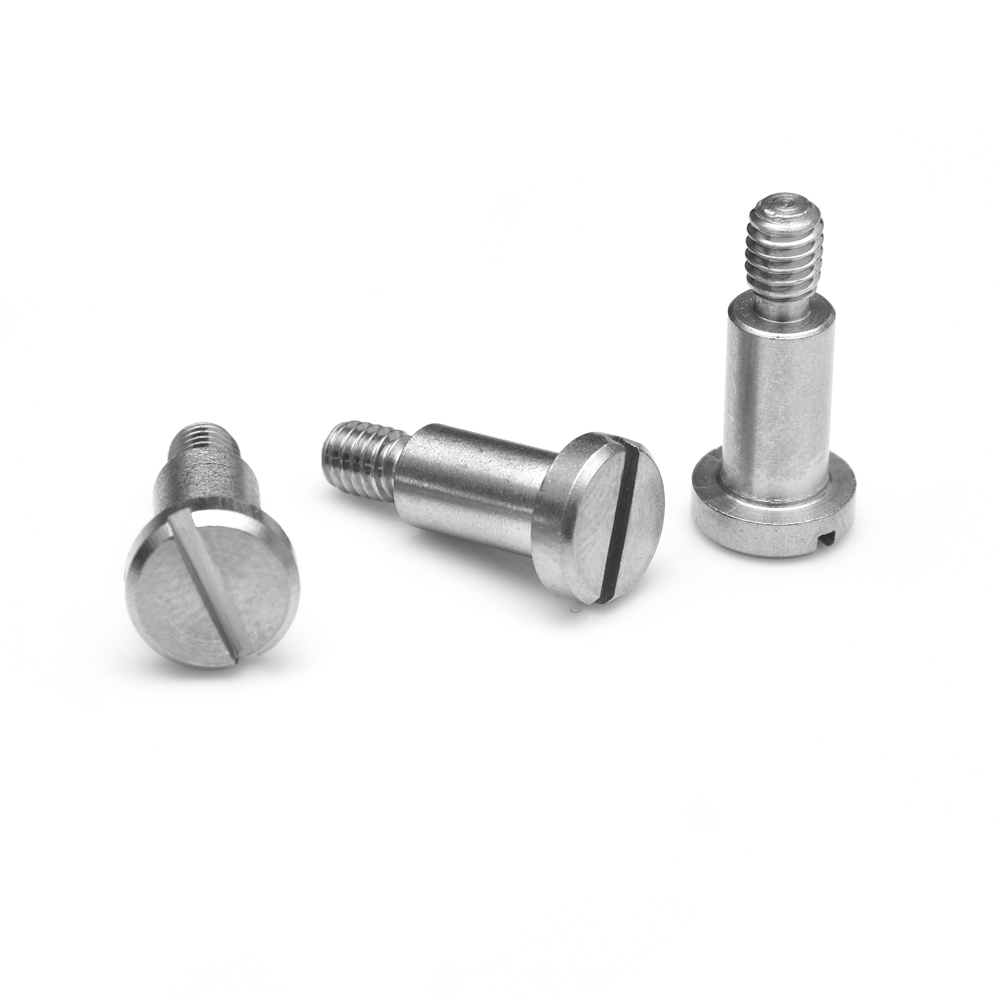

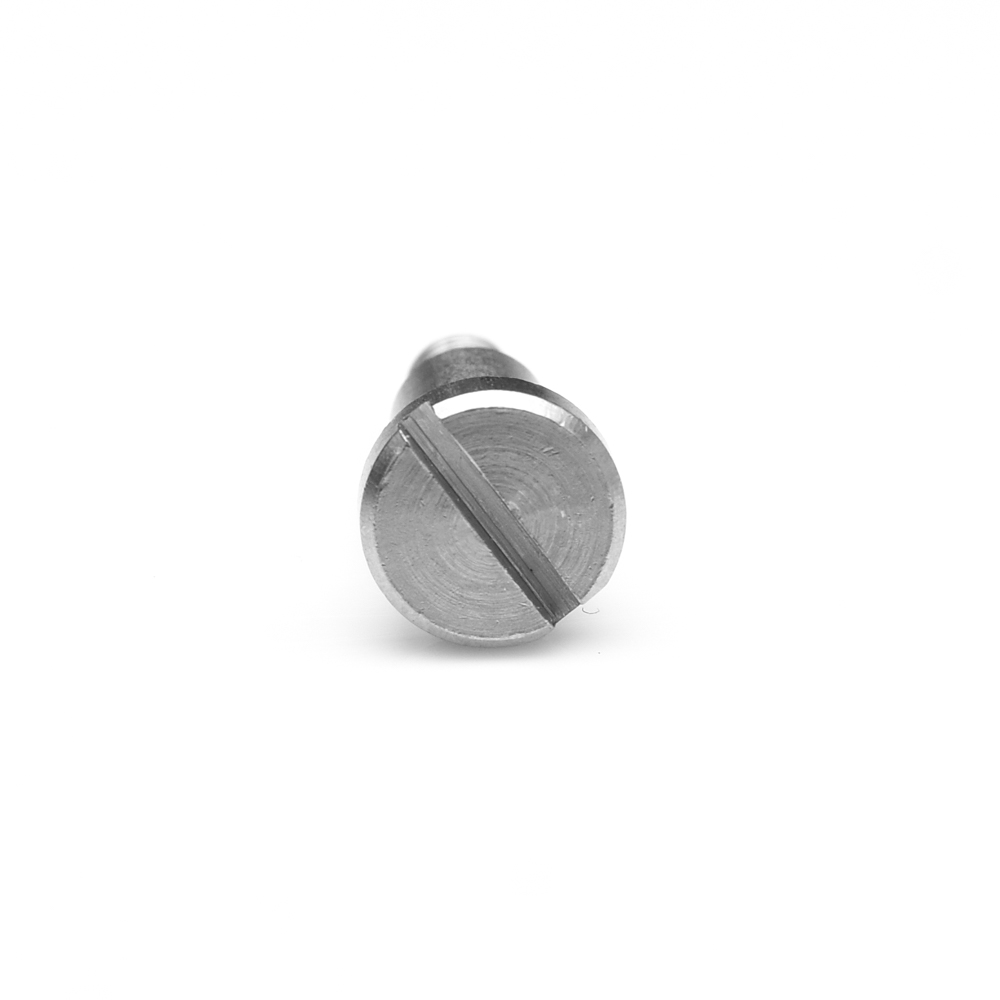

Śruba szyjkowa z trzpieniem DIN 923 A1 M4x10 nierdzewna

DIN 923 M4x10 w materiale A1 / AISI 303 to śruba z łbem płaskim z nacięciem prostym i trzpieniem prowadzącym, przeznaczona głównie do precyzyjnych połączeń w budowie maszyn, urządzeń i mechanice precyzyjnej.

Charakterystyka produktu

• Norma: DIN 923
• Typ elementu: śruba maszynowa z łbem płaskim i rowkiem prostym
• Gwint: metryczny M4
• Długość całkowita: 10 mm
• Materiał: stal nierdzewna A1 / AISI 303 (1.4305)
• Napęd: nacięcie proste (slot)
• Rodzaj gwintu: częściowy
• Kształt łba: płaski z kołnierzem/trzpieniem prowadzącym
• Zastosowanie: połączenia wymagające dokładnego prowadzenia i estetycznego licowania powierzchni

Parametry techniczne

Parametr: Wartość
Średnica gwintu (d): M4
Skok gwintu: 0,7 mm
Długość śruby (l): 10 mm
Długość gwintu (b): ok. 6 mm
Średnica łba (dk): ok. 8,5 mm
Wysokość łba (k): ok. 2,4 mm
Materiał: stal nierdzewna A1 / AISI 303 / 1.4305
Napęd: nacięcie proste
Rodzaj gwintu: metryczny częściowy
Norma: DIN 923
Wytrzymałość na rozciąganie: ok. 500 N/mm²

Materiał A1 / AISI 303 – właściwości

Stal nierdzewna AISI 303 charakteryzuje się:

• bardzo dobrą obrabialnością skrawaniem,
• dobrą odpornością na korozję w środowisku suchym i umiarkowanie wilgotnym,
• niemagnetycznością w stanie wyżarzonym,
• łatwością montażu i demontażu,
• dobrą odpornością na ścieranie przy pracy mechanicznej.

Materiał A1 jest często stosowany w:

• automatyce,
• mechanice precyzyjnej,
• elektronice,
• urządzeniach przemysłowych,
• lekkiej konstrukcji maszyn.

Budowa śruby DIN 923

Śruba posiada:

• szeroki płaski łeb zapewniający dużą powierzchnię docisku,
• prosty rowek pod wkrętak płaski,
• gładki odcinek prowadzący poprawiający osiowanie elementów,
• gwint metryczny częściowy umożliwiający stabilne mocowanie.

Typowe zastosowania

DIN 923 M4x10 AISI 303 stosuje się m.in. do:

• mocowania elementów maszyn,
• połączeń prowadzących,
• montażu osłon i paneli,
• elementów wymagających dokładnego pozycjonowania,
• urządzeń precyzyjnych i laboratoryjnych.
