Nit drążony DIN 7338 B 4,0x8 miedziany – łeb płaski

Nit drążony DIN 7338 B 4,0x8 miedziany – łeb płaski

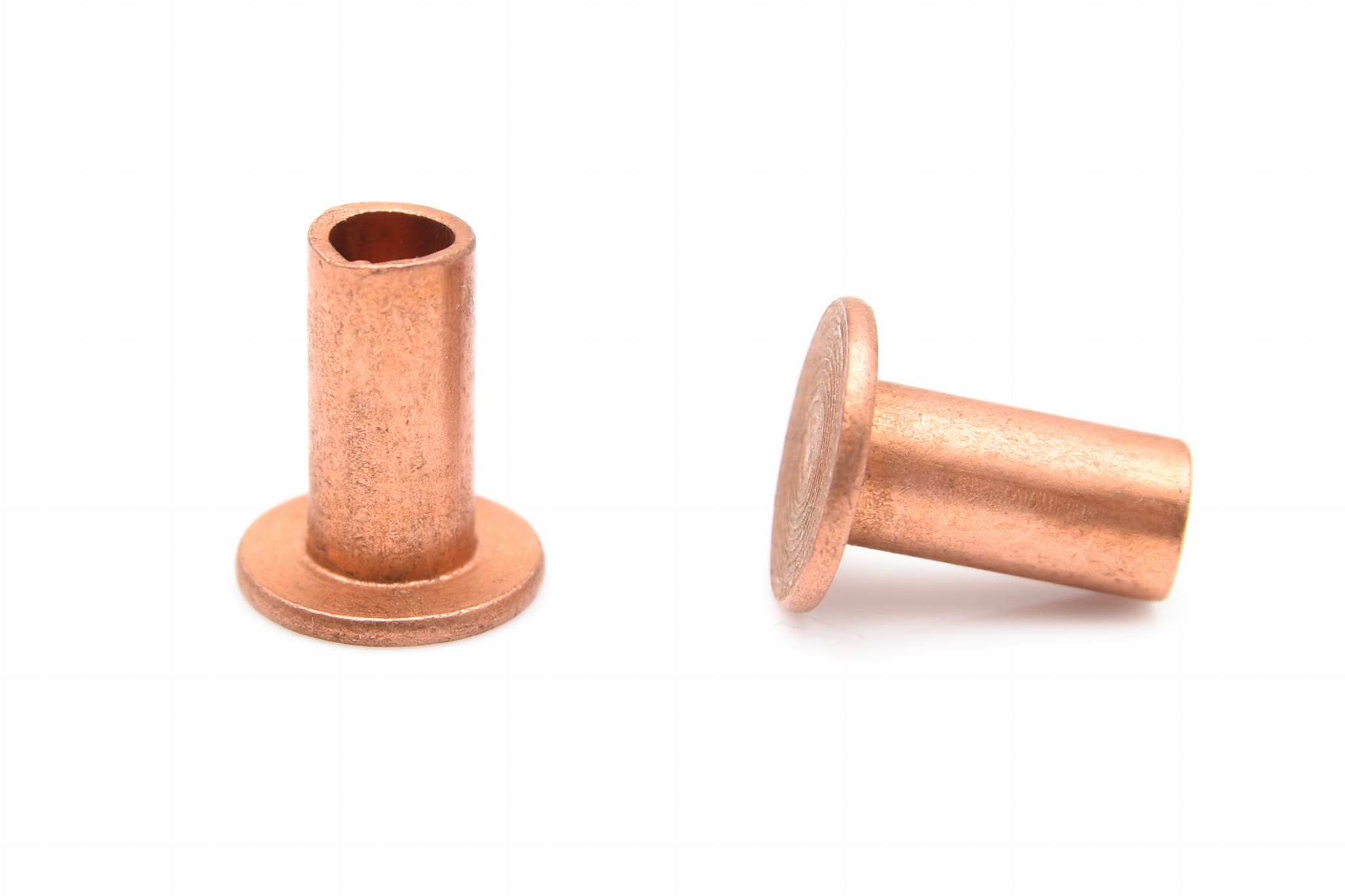

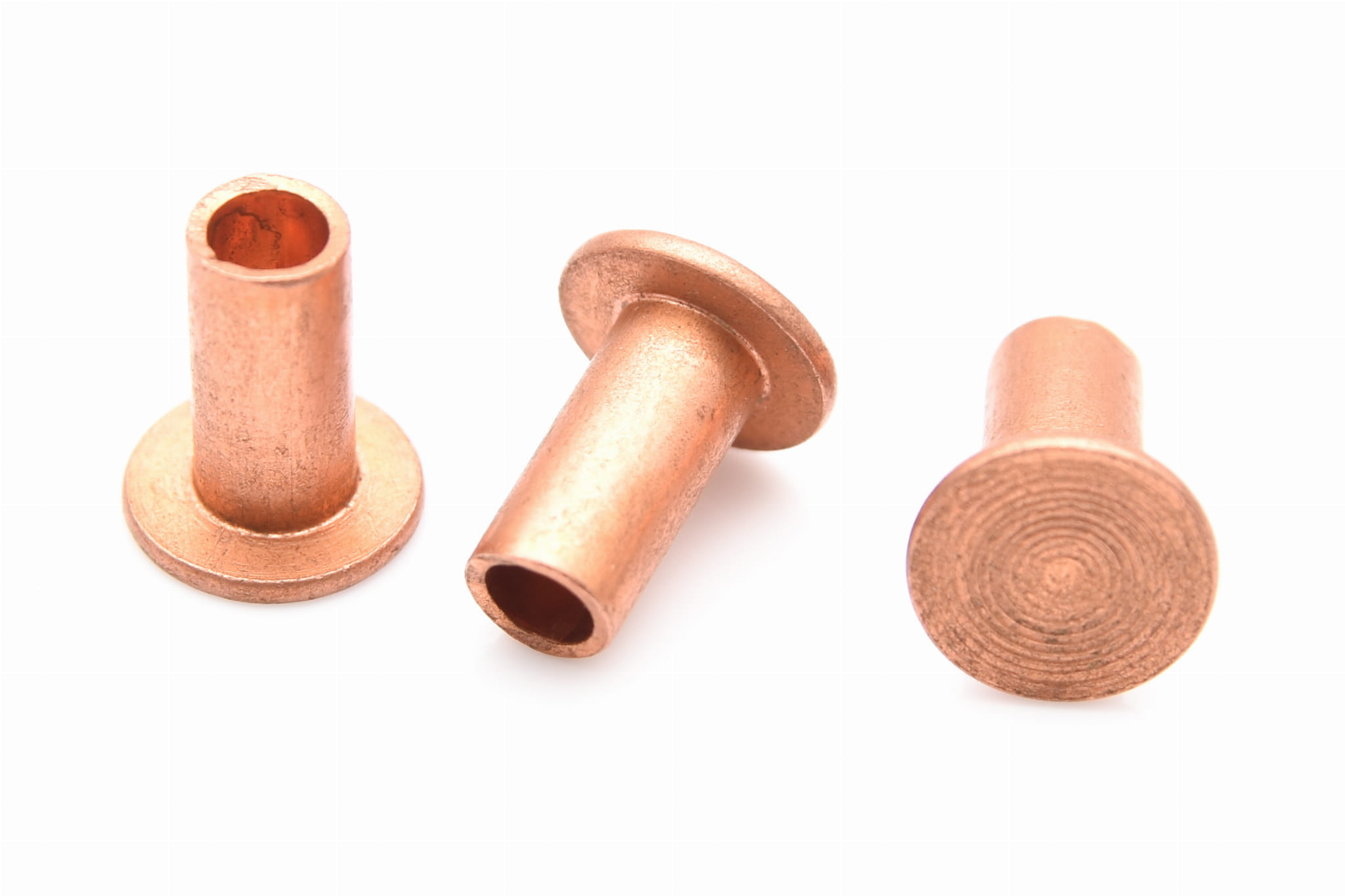

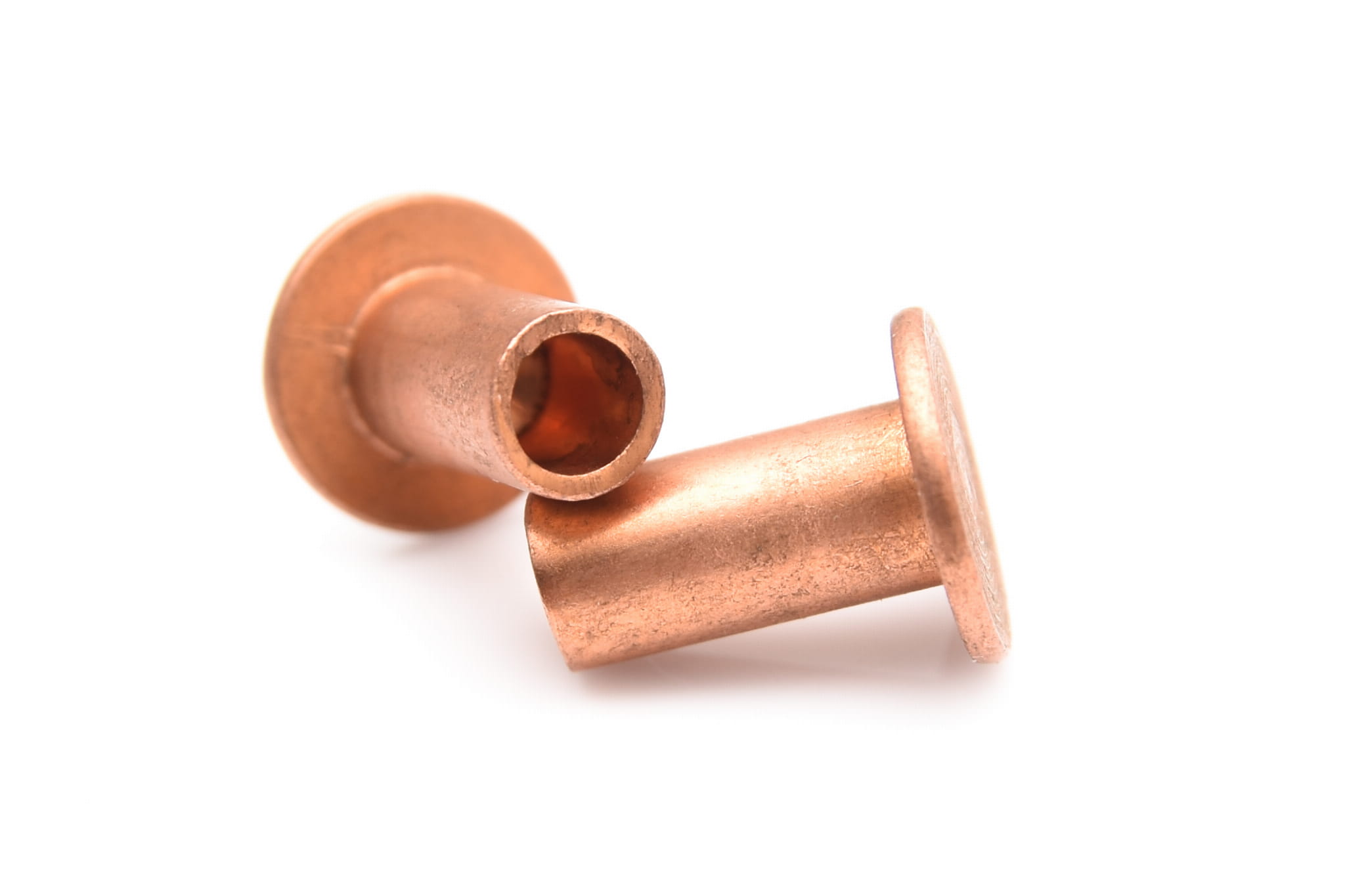

Nit drążony DIN 7338 B 4,0×8 mm to miedziany element złączny z płaskim łbem, przypisany do formy B – z częściowo wydrążonym trzpieniem. Nominalna średnica nitu wynosi 4,0 mm, a długość 8 mm. Norma DIN 7338 dotyczy nitów wykorzystywanych m.in. do mocowania okładzin hamulcowych i sprzęgłowych; zastosowanie w konkretnym połączeniu wymaga sprawdzenia jego wymagań technicznych.

Parametry techniczne

Budowa nitu – DIN 7338 B

Forma B oznacza nit częściowo drążony: otwór jest wykonany jedynie w części trzpienia. Taka geometria różni się od nitu rurkowego formy C i wymaga doboru sposobu zakuwania do konkretnego wyrobu. Miedziany materiał jest podatny na formowanie, lecz parametry połączenia zależą od konstrukcji nitu, materiału łączonych elementów i sposobu montażu.

Dobór wymiaru 4,0×8 mm

Przy wyborze nitu o średnicy 4,0 mm i długości 8 mm należy sprawdzić średnicę otworu montażowego, sumaryczną grubość łączonych elementów oraz zapas długości potrzebny do uformowania zakończenia. Sama długość nominalna nie określa dopuszczalnego zakresu zacisku. W zastosowaniach związanych z okładzinami ciernymi trzeba kierować się dokumentacją producenta urządzenia i specyfikacją mocowania.

Zastosowanie nitu drążony miedzianego

• Mocowanie odpowiednio zaprojektowanych okładzin hamulcowych i sprzęgłowych.
• Łączenie elementów w zastosowaniach przemysłowych i serwisowych zgodnych z parametrami nitu.
• Połączenia wymagające miedzianego elementu złącznego i płaskiego łba.

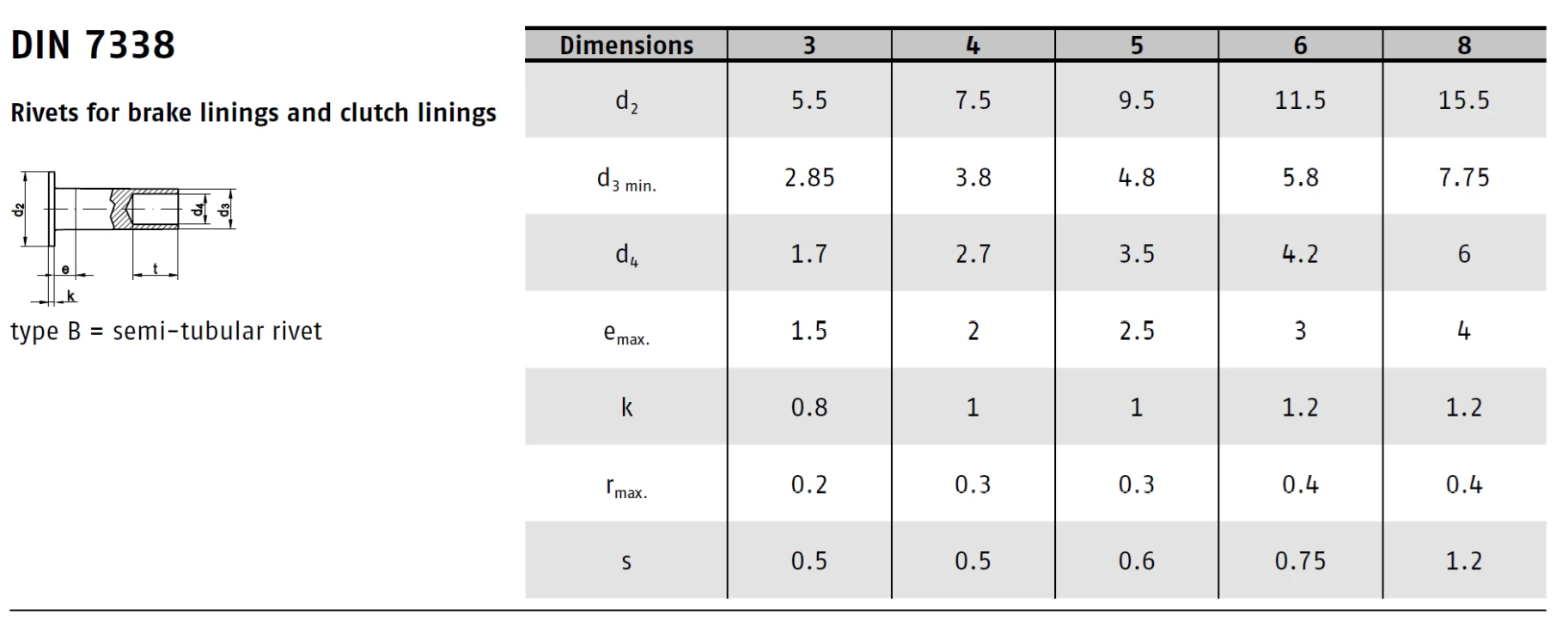

Tabela wymiarów nitów DIN 7338

FAQ – nit DIN 7338 B 4,0×8 mm

Co oznacza DIN 7338 B?

Norma DIN 7338 określa nity przeznaczone m.in. do okładzin hamulcowych i sprzęgłowych; forma B wskazuje konstrukcję częściowo drążoną.

Czy forma B i C są zamienne?

Nie należy zakładać zamienności. Formy różnią się budową trzpienia, dlatego trzeba sprawdzić dokumentację połączenia i wymagania montażowe.

Jak dobrać długość 8 mm?

Należy uwzględnić grubość łączonych części oraz wymagany zapas do zakucia; zgodność rozmiaru z konkretnym zastosowaniem wymaga weryfikacji.
